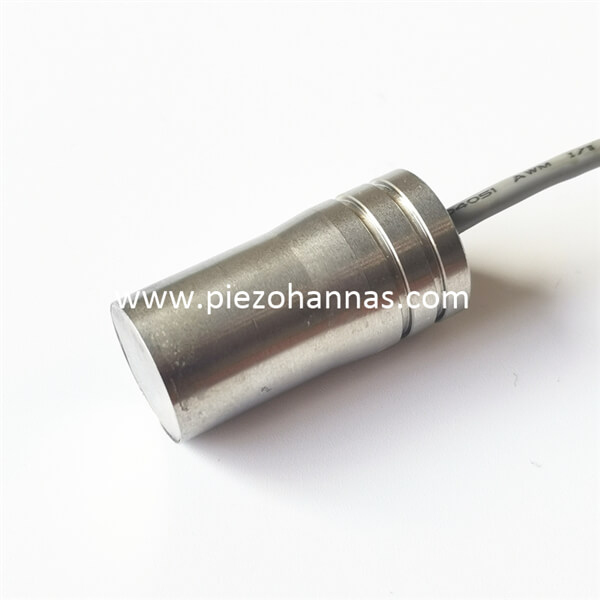

Transductor ultrasónico de carcasa de aleación de titanio de 200Khz para caudalímetro de gas

Alcibador de aleación de titanio de 200kHz transductor ultrasónico para medidor de flujo de gas

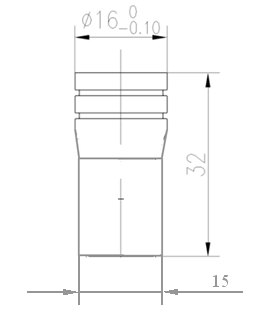

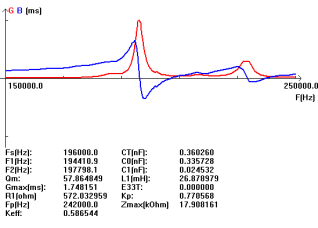

Parámetros técnicos:

Diagrama de bloques de transductor de distancia ultrasónica :


Diagrama esquemático del sensor de temperatura  (Modelo: MF58_502F3470):


Instrucción de cable de tipo integrado:
1. Instrucción de cableado del transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: transductor -
Negro: blindaje


2. Instrucción del cable del sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)

El rojo y el negro son el cableado del sensor de temperatura

Tipo de división: Cable estándar de 10 m, con cada cable adicional de 50 m, la atenuación de la señal es de 6dB

Instrucciones de cableado de tres núcleos:

     Rojo: Transductor +
         Azul: Sensor de temperatura +
         Negro: público-

 Instrucciones de cableado de cuatro núcleos:

Rojo: Transductor +
Amarillo: transductor-
Azul, negro: sensor de temperatura

Aplicación de la medición de flujo ultrasónico para gases

Cuando tomamos la decisión de comenzar el proceso de desarrollo de un nuevo medidor de flujo ultrasónico de sujetación de gas, teníamos dos objetivos claros en mente: poder proporcionar mediciones de flujo precisas y confiables, y hacerlo en las aplicaciones donde otros instrumentos existentes no lo harían . A partir de ese momento, el enfoque se ha centrado no solo en desarrollar una tecnología tan buena como la disponible en el mercado, sino en algo que llevó a la industria a un nuevo nivel. El medidor de flujo de gas conserva muchas de las características populares del rango de flujo, como el diseño robusto, la facilidad de uso y los sensores de alta calidad, pero se casa con esto con hardware ultrasónico completamente nuevo. Se requirió esta nueva generación de instrumentos para cumplir con los objetivos exigentes establecidos por la compañía al medir un medio más exigente de condiciones variables. Así como para superar los límites de la tecnología ultrasónica, también hemos adoptado un enfoque innovador para el diseño del sensor. Hicimos esto para lograr una capacidad de medición de flujo de gas de doble modo utilizando la menor cantidad de combinaciones de sensores, reduciendo así la complejidad y el costo. Podemos ofrecer medición de onda de corte y onda de cordero para cubrir el rango más amplio posible de requisitos.
