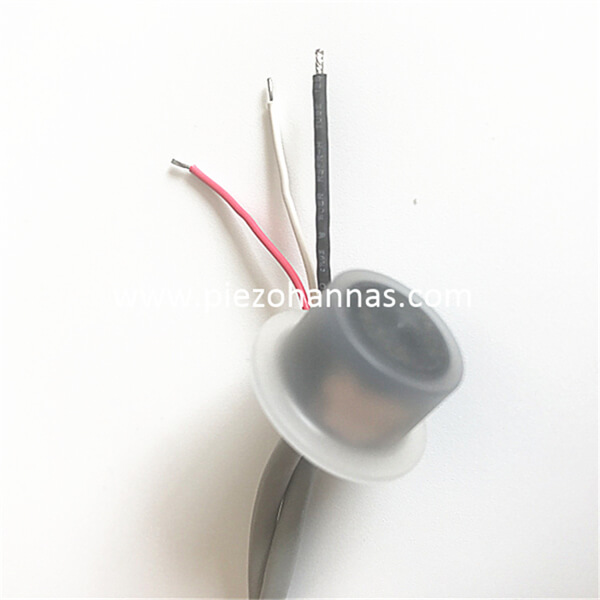

200KHz PVDF Hogar Transductor ultrasónico para medidor de gas ultrasónico
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | 200 kHz transductor ultrasónico |
| |
Modelo | PhA-200-01TL | ||
Frecuencia | 200kHz ±5% | ||
Distancia de detección | 0.10～1,5 m | ||
Lmpedance paralelo mínimo | 350Ω ± 20％ | ||
640PF ± 20％@1kHz | |||
Sensibilidad | cargar Drivingvoltage:800VPP，Distancia:0.3m， Amplitud de eco: 30 mv | ||
-40～+80 ℃ | |||
≤3kilos o 0.3MPA | |||
(Amplitud de rayo) Ancho de haz de media potencia@-3db: 7 ° ±10%， Ángulo agudo :: 17 ° ±10% | |||
Material de la carcasa | PVDF | ||
uso | Medidor de gas ultrasónico | ||
dimensión | Ver dibujos estructurales para más detalles | ||
Nivel de protección | IP68 | ||
Peso | 8g ± 5％ （Longitud de cable：25 cm） | ||
Instrucciones de cableado | interfaz: rojo: transductor +, blanco: transductor -, negro: alambre blindado, (el sensor de temperatura es opcional) | ||
Curva de admisión | Diagrama de estructura del producto | ||
|
| ||
Diagrama de bloques de transductor de distancia ultrasónica :
Diagrama esquemático del sensor de temperatura (Modelo: MF58_502F3470):
Instrucción de cable de tipo integrado:
1. Instrucción de cableado del transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: transductor -
Negro: blindaje
2. Instrucción del cable del sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)
El rojo y el negro son el cableado del sensor de temperatura
Tipo de división: Cable estándar de 10 m, con cada cable adicional de 50 m, la atenuación de la señal es de 6dB
Instrucciones de cableado de tres núcleos:
Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: público-
Instrucciones de cableado de cuatro núcleos:
Rojo: Transductor +
Amarillo: transductor-
Azul, negro: sensor de temperatura
Solicitud de Medero de flujo de gas ultrasónico:
Los medidores ultrasónicos se usan comúnmente para la transferencia de custodia y la medición de petróleo y gas fiscal. Miden la velocidad de un fluido en una tubería cerrada y utilizan transductores para emitir pulsos ultrasónicos (más de 20 kHz de frecuencia) a partir del cual el medidor de flujo puede calcular la velocidad promedio a lo largo del camino del haz de ultrasonido. Los fundamentos de los medidores ultrasónicos los hacen adecuados para la medición de gas o líquido, tratándolos a ambos como fluidos.
