Transductor ultrasónico de aluminio 200kHz para medición de distancia de 1 m

200kHz | 8 ° | 0.10 ~ 1.5 | utilizado para el medidor de nivel ultrasónico, monitoreo, impermeable,
Seguridad
Estado de Disponibilidad:
Cantidad:
  • PHA-200-01F

  • Piezohannas

  • PHA-200-01F

Transductor ultrasónico de aluminio 200kHz para medición de distancia de 1 m


Parámetros técnicos:


Elementos

Parámetros técnicos

Imagen

Nombre

200 kHzTransductor ultrasónico

Rrt69apj1uscid1v1wz% 5cg

Modelo

PHA-200-01F

Frecuencia

200khz ±5%

Distancia de detección

0.101.5m

Mínimo

Paralelo Lmpeedance

2200Ω ± 20

Capacidad

400pf ± 20@ 1khz

Sensibilidad

Voltaje de conducción800vppDistancia:0.3m

Amplitud de eco15mv

Operando

Voltaje

Cima Voltaje1000 VPP

Operando

Temperatura

-40+ 80 ℃

Presión

≤3Kilos o 0.3MPA

Ángulo

(Amplitud de rayo) Ancho de haz de media potencia@ -3db: 8 ° ± 2

Ángulo agudo:17 ° ± 4

Alojamiento Material

aluminio

Uso

Ultrasónico nivel indicador,Vigilancia,Impermeable,

Seguridad

Instalación

Dimensión

IP68

Nivel de protección

25 g± 5% ( Lengreído1M

Peso

integratTipo de edconectorRojo +Blanco-Negro: Alambre blindado

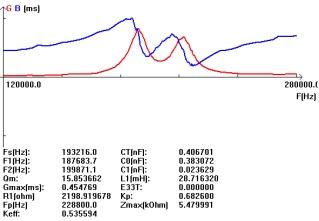

Curva de admitancia

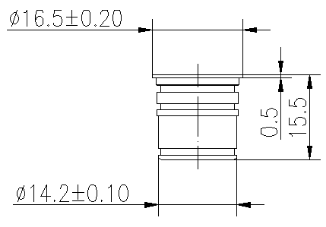

Diagrama de la estructura del producto

@] Q9evgwm% wa $ dxc29j1j $ s

) Pt6o62% 8e $ i {] lkyuihw0b



Diagrama de bloques OF Transductor:

0ryjg8d (6_q9xm% 86pdg


Diagrama esquemático del sensor de temperatura:

O3`1pa5yr5% z5`dq1r



Instrucción de cable de tipo integrado:

1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)

Rojo: Transductor +

Blanco: Transductor -

Negro: blindaje

01

2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)

02

Rojo y negro son el cableado del sensor de temperatura.
