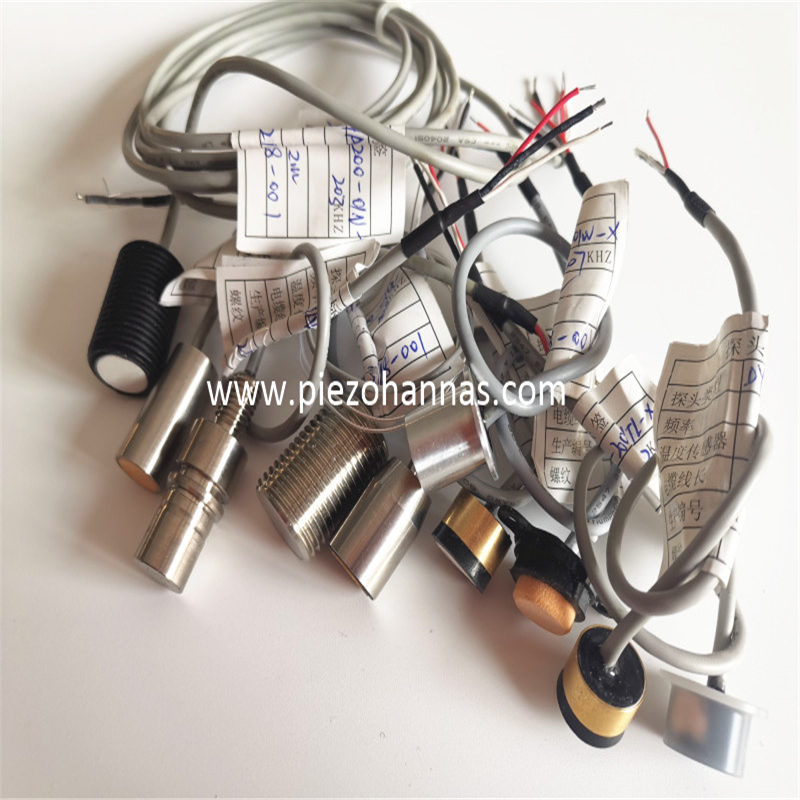

Transductor ultrasónico de aleación de titanio de 200 kHz para el medidor de flujo de gas ultrasónico
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | 200 kHzTransductor ultrasónico |
| |
Modelo | PHA-200-01TA | ||
Frecuencia | 200khz ±5% | ||
Distancia de detección | 0.10～1.5m | ||
Mínimo paralelo lmpeedance | 360Ω ± 20％ | ||
650pf ± 20％@ 1khz | |||
Sensibilidad | carga dsaltovoltage:800VPP，Distancia:0.3m， Amplitud de eco:25mechón | ||
-40～+ 80 ℃ | |||
≤3Kilos o 0.3MPA | |||
(Amplitud de rayo) Ancho de haz de media potencia@ -3db: 7 ° ±10%， Ángulo agudo: 17 ° ±10% | |||
Material de la carcasa | aleación de titanio | ||
uso | Medidor de gas ultrasónico | ||
dimensión | 14mm | ||
Nivel de protección | IP68 | ||
Peso | 8g ± 5% (Longitud de cable：25 cm） | ||
Instrucciones de cableado | Interfaz: Rojo: Transductor +, Blanco: Transductor -, Negro: Alambre blindado, (Sensor de temperatura es opcional) | ||
Curva de admitancia | Diagrama de la estructura del producto | ||
|
| ||
Diagrama de bloques de transductor de distancia ultrasónica:
Diagrama esquemático del sensor de temperatura. (Modelo: MF58_502F3470):
Instrucción de cable de tipo integrado:
1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: Transductor -
Negro: blindaje
2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)
Rojo y negro son el cableado del sensor de temperatura.
Tipo de división: cable de 10 m estándar, con cada 50 m adicionales de cable, la atenuación de la señal es 6dB
Instrucciones de cableado de tres núcleos:
Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: Public-
Instrucciones de cableado de cuatro núcleos:
Rojo: Transductor +
Amarillo: Transducidor-
Azul, negro: sensor de temperatura
Solicitud de flujo de gas ultrasónico:
Los medidores de flujo de gas industrial se utilizan ampliamente para aplicaciones de líquido y agua, se ha aceptado durante mucho tiempo que no se pudo aplicar la abrazadera de la tecnología del medidor de flujo de gas a la medición del flujo de gases masivos principalmente debido a los límites de medición teóricos fundamentales. La energía de sonido transmitida es recibida por transductores ultrasónicos tradicionales. Sin embargo, los avances en la abrazadera en la tecnología de medición del flujo de gases han significado que a pesar de los niveles de impedancia acústica más bajos y mayores niveles de atenuación en la mayoría de los gases, una abrazadera en el medidor de flujo de gas ahora puede medir los tiempos de tránsito en gases donde las relaciones de señal a ruido son extremadamente bajo. Ahora es posible medir el gas natural, el vapor, el aire comprimido, el hidrógeno, el aire comprimido y muchos más usando la abrazadera en los medidores de flujo.
