Transductor ultrasónico de aleación de titanio de 1MHz para medición de flujo

Solicitud: Méter de flujo ultrasónico, buscador de rango submarino
Estado de Disponibilidad:
Cantidad:
  • PHW-1M-01L

  • Piezohannas

  • PHW-1M-01L

Transductor ultrasónico de aleación de titanio de 1 mHz para la medición del flujo



Transductor de flujo ultrasónico subacuático de 1MHz para medidor de flujo ultrasónico para medidor de flujo ultrasónico


2. Parámetros técnicos:



Elementos

Parámetros técnicos

Imagen

Nombre

1MHz anticorrosión transductor ultrasónico submarino

] XP0KTA2Q8%S5YOZ7QP_UU



Modelo

PhW-1M-01L

Frecuencia

1MHz±5%

Distancia de detección

0.053m

Mínimo

Lmpedance paralelo

220Ω ± 20

Capacidad

1300pf ± 20@1kHz



Sensibilidad


Operando

Voltaje

Cima  Voltaje< 300VPP

Operando

La temperatura

-40+80 ℃

Presión

≤3Kilos o  0.3MPA



Ángulo

(Amplitud de rayo)Ancho de haz de media potencia@-3db: 4.5 ° ± 1,

Ángulo agudo: 10.5 ° ± 4

Alojamiento  Material

Ptef  y aleación de titanio



Uso

Medero de flujo ultrasónico, buscador de rango submarino

Instalación

Dimensión

Ver el dibujo de la estructura del producto

Nivel de protección

IP68

Peso

70g ± 5% (LEngth2m

Instrucciones de cableado

       Tipo integrado: rojo+, blanco-, negro: alambre blindado ;

(sin que Sensor de temperatura por defecto)

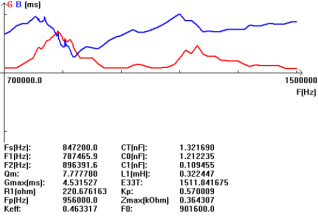

Curva de admisión

Diagrama de estructura del producto



7jy $ zun6vr_t) iyfpzm0u1

I) l0u (o%{nr) h5p} b12tkjs



3. Diagrama esquemático del sensor de temperatura del transductor, diagrama esquemático del circuito de prueba





0RYJG8D (6_Q9XM%86PDG




Diagrama esquemático del sensor de temperatura:



O3`1PA5YR5%Z5`DQ1R
