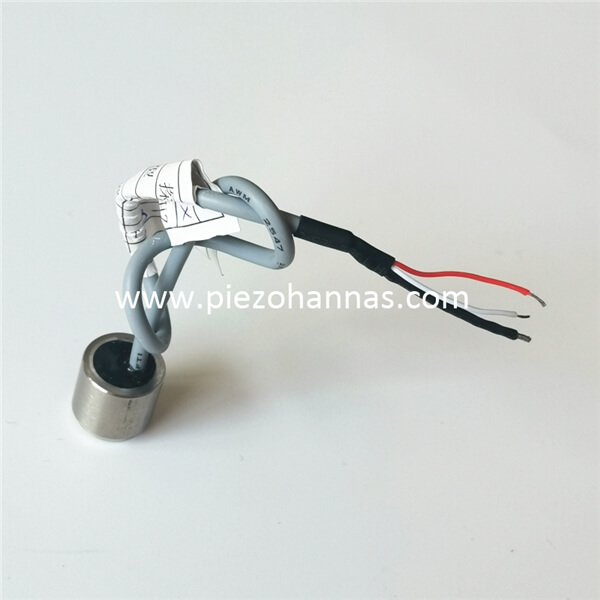

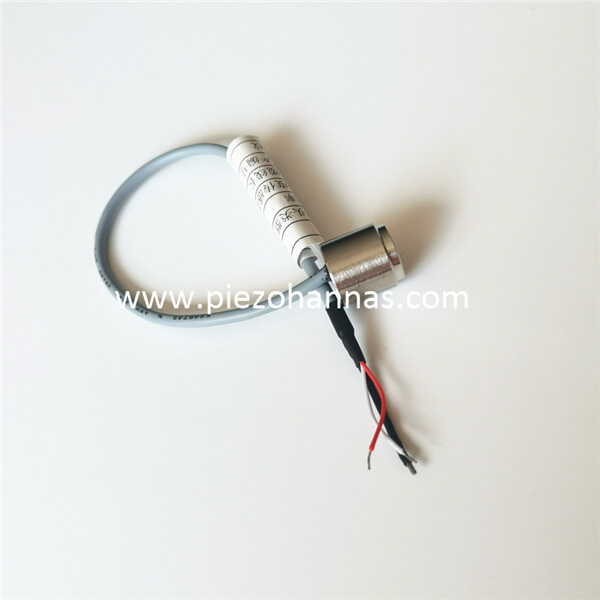

Transductor ultrasónico de acero inoxidable de 200 KHz para sensor de velocidad del viento

200kHz | 8 ° | 0.10 ~ 1.5 | utilizado para el indicador de nivel ultrasónico, anemorumbómetro,
Estado de Disponibilidad:
Cantidad:
  • PHA-200-01L

  • Piezohannas

  • PHA-200-01L

Transductor ultrasónico de acero inoxidable de 200kHz para sensor de velocidad del viento



Parámetros técnicos:


Elementos

Parámetros técnicos

Imagen

Nombre

200 kHz  transductor ultrasónico





K] i4]] _ 5`i3j5zehbvje {8

Modelo

PhA-200-01L

Frecuencia

200kHz ±5%

Distancia de detección

0.101,5 m

Mínimo

Lmpedance paralelo

320Ω ± 20

Capacidad

500pf ± 20@1kHz



Sensibilidad

Voltaje de conducción800 VPPDistancia:0.3m

Amplitud de eco30mv

Operando

Voltaje

Cima  Voltaje1000 VPP

Operando

La temperatura

-40+80 ℃

Presión

≤3Kilos o  0.3MPA



Ángulo

(Amplitud de rayo) Ancho de haz de media potencia@-3db: 8 ° ± 2

Ángulo agudo:20 ° ± 4

Alojamiento  Material

acero inoxidable



Uso

transductor ultrasónicoanemorumbómetro

Instalación

Dimensión

IP68

Nivel de protección

13G ± 5% (  LEngth20 centímetros

Peso

integrattipo edconectorRojo+Blanco-Negro: alambre blindado

Curva de admisión

Diagrama de estructura del producto





$ P) 5C251) gy) wcrf6unq@tw







KP8_BD353AX43`_4 [J67F_5



Diagrama de bloques de transductor de distancia ultrasónica :


0RYJG8D (6_Q9XM%86PDG




Diagrama esquemático del sensor de temperatura:


O3`1PA5YR5%Z5`DQ1R


Integrado Escriba la instrucción del cable:

1. Instrucción de cableado del transductor: interfaz (3pin, terminal de 2.54 mm)

Rojo: Transductor +

Blanco: transductor -

Negro: blindaje

01



2. Instrucción del cable del sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)



02



El rojo y el negro son el cableado del sensor de temperatura
