PHA-200-01C
Piezohannas
PHA-200-01C

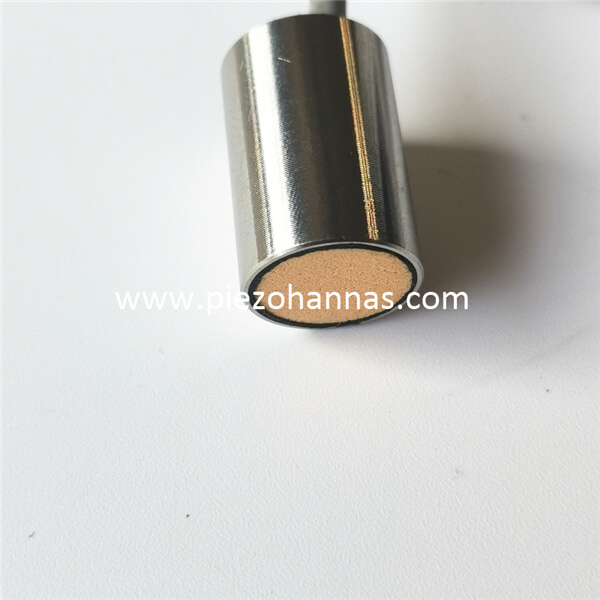

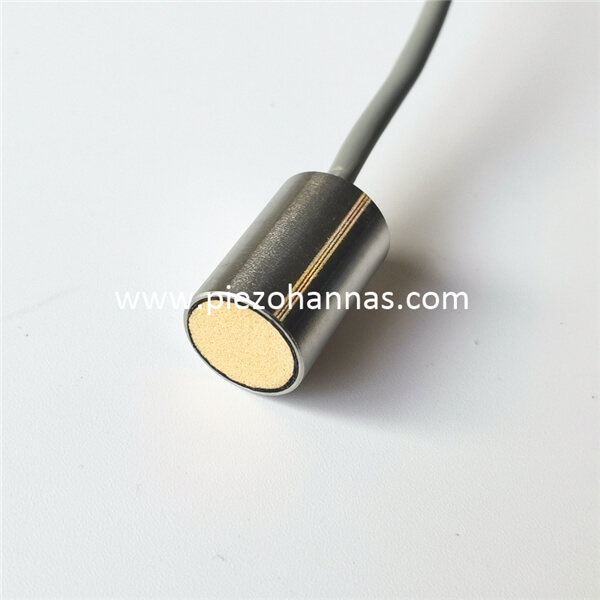

Transductor ultrasónico de acero inoxidable de 200kHz para sensor de nivel
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | 200 kHz ultrasónicotransductor |
| |
Modelo | PHA-200-01C | ||
Frecuencia | 200kHz ± 5% | ||
Distancia de detección | 0.10～1,5 m | ||
Mínimo Lmpedance paralelo | 1000Ω ± 20％ | ||
450pf ± 20％@1kHz | |||
Sensibilidad | Voltaje de conducción: 800 VPP ， Distancia: 0.3m ， Amplitud de eco: 35 mv | ||
-40～+80 ℃ | |||
≤3Kilos o 0.3MPA | |||
| (Amplitud de rayo)Ancho de haz de media potencia@-3db: 8 ° ± 2 ， Ángulo agudo:20 ° ± 4 | ||
Alojamiento Material | 304 acero inoxidable | ||
Uso | Ultrasónico nivel medir,Vigilancia,A prueba de accidentes, Seguridad | ||
Talla:12*10 | |||
Nivel de protección | IP68 | ||
Peso | 12g ± 5％（Longitud: 40 cm） | ||
Instrucciones de cableado | Tipo integrado: rojo+, blanco-, negro: alambre blindado | ||
Curva de admisión | Diagrama de estructura del producto | ||
|
| ||
Esquema de circuito de prueba de Transductor:
Aplicación de medición de distancia:
Como el nombre indica, los sensores ultrasónicos miden la distancia mediante el uso de ondas ultrasónicas. La cabeza del sensor emite una onda ultrasónica y recibe la onda reflejada desde el objetivo. Los sensores ultrasónicos miden la distancia al objetivo midiendo el tiempo entre la emisión y la recepción. Un sensor óptico tiene un transmisor y receptor, mientras que un sensor ultrasónico utiliza un solo elemento ultrasónico para emisión y recepción. En un modelo ultrasónico modelo reflexivo, un solo oscilador emite y recibe ondas ultrasónicas alternativamente. Esto permite la miniaturización de la cabeza del sensor.
