PHW-200-AS
Piezohannas
PHW-200-AS

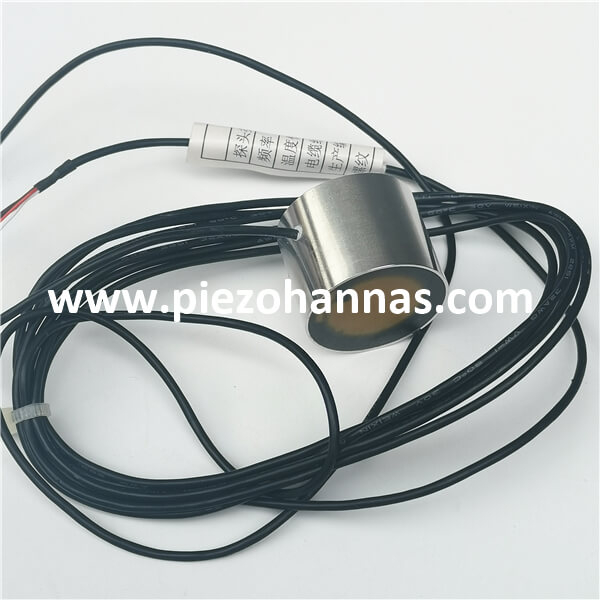

Transductor ultrasónico de 200kHz de acero inoxidable para una medición de profundidad de 100 m
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | Transductor ultrasónico submarino de 200kHz |
| |
Modelo | PhW-200-as | ||
Frecuencia | 200KHz ±5% | ||
Distancia de detección | 0.60~100m | ||
Lmpedance paralelo mínimo | 3000Ω ± 20% | ||
1200PF ± 20%@1kHz | |||
Sensibilidad | Sin carga Drivingvoltage::200 VPP、Distancia:0.7m、 Amplitud: 200 mV | ||
-10~+50 ℃ | |||
(Amplitud de rayo) Widt de media potenciah@-3db:16.7° ±10%, Ángulo agudo40° ±10% | |||
Material de la carcasa | 304 | ||
uso | buscador de rango submarino | ||
Ver Dibujo de estructura del producto para más detalles | |||
Nivel de protección | IP68 | ||
Peso | 62G ± 5% (Longitud de cable:2.5m) | ||
Instrucciones de cableado | Blanco: transductor +, negro: transductor -; | ||
Curva de admisión | Diagrama de estructura del producto | ||
|
Diagrama de bloques de transductor ultrasónico :
Diagrama esquemático del sensor de temperatura (Modelo: MF58_502F3470):
Instrucción de cable de tipo integrado:
1. Instrucción de cableado del transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: transductor -
Negro: blindaje
2. Instrucción del cable del sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)
El rojo y el negro son el cableado del sensor de temperatura
Tipo de división: Cable estándar de 10 m, con cada cable adicional de 50 m, la atenuación de la señal es de 6dB
Instrucciones de cableado de tres núcleos:
Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: público-
Instrucciones de cableado de cuatro núcleos:
Rojo: Transductor +
Amarillo: transductor-
Azul, negro: sensor de temperatura
