PHA-200-01J
Piezohannas
PHA-200-01J

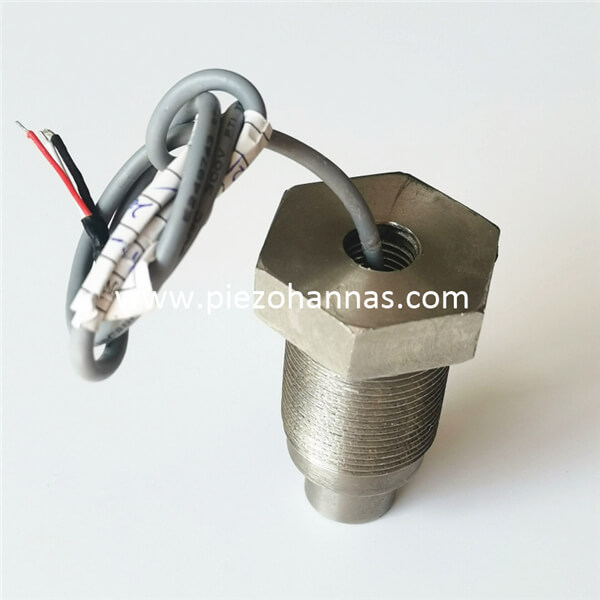

Transductor ultrasónico de acero inoxidable de 200kHz para medidor de nivel ultrasónico
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | 200 kHz Transductor ultrasónico |
| |
Modelo | PhA-200-01J | ||
Frecuencia | 200kHz ±5% | ||
Distancia de detección | 0.10~1,5 m | ||
Mínimo Lmpedance paralelo | 550Ω ± 20% | ||
530pf ± 20%@1kHz | |||
Sensibilidad | Voltaje de conducción:800VPP,Distancia:0.3m, Amplitud de eco:30mv | ||
-40~+80 ℃ | |||
≤8kilos o 0.8MPA | |||
| (Amplitud de rayo) Ancho de haz de media potencia@-3db: 6 ° ±10%, Ángulo agudo: 15 ° ±10% | ||
Alojamiento Material | acero inoxidable | ||
Uso | Medidor de nivel ultrasónico, monitoreo, anti -colisión | ||
Talla | hilo:M27*1.5 | ||
Nivel de protección | IP68 | ||
Peso | 195G ± 5% (Longitud:20 centímetros) | ||
Instrucción de cableado | Interfaz integrada:Rojo+,Blanco-,Negro: alambre blindado ( El sensor de temperatura es opcional) | ||
Curva de admisión | Diagrama de estructura del producto | ||
|
|
Diagrama de bloques de transductor de distancia ultrasónica :
Diagrama esquemático del sensor de temperatura (Modelo: MF58_502F3470):
Instrucción de cable de tipo integrado:
1. Instrucción de cableado del transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: transductor -
Negro: blindaje
2. Instrucción del cable del sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)
El rojo y el negro son el cableado del sensor de temperatura
Tipo de división: Cable estándar de 10 m, con cada cable adicional de 50 m, la atenuación de la señal es de 6dB
Instrucciones de cableado de tres núcleos:
Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: público-
Instrucciones de cableado de cuatro núcleos:
Rojo: Transductor +
Amarillo: transductor-
Azul, negro: sensor de temperatura
Solicitud de Medición de nivel ultrasónico
Transmisor de nivel ultrasónico, que realiza cálculos para convertir la distancia del viaje de onda en una medida de nivel en el tanque. El lapso de tiempo entre disparar la explosión del sonido y recibir el eco de retorno es directamente proporcional a la distancia entre el transductor y el material en el recipiente. El medio normalmente es aire sobre la superficie del material, pero podría ser una manta de otros gases o vapores. El instrumento mide el tiempo para que las explosiones viajen a la superficie de reflejo y regresan. Este tiempo será proporcional a la distancia desde el transductor hasta la superficie y se puede usar para determinar el nivel de fluido en el tanque. Este principio básico se encuentra en el corazón de la tecnología de medición ultrasónica y se ilustra en la ecuación: distancia = (velocidad del sonido x tiempo)/2.
