Transductor ultrasónico de acero inoxidable 200KHz para medidores de flujo de gas

Compartir con:

Transductor ultrasónico de acero inoxidable 200KHz para medidores de flujo de gas

Transductor ultrasónico para medidores de flujo de gas ultrasónico, sensor de anemómetro ultrasónico:

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
PHA-200-01VF
Marca del producto:
Piezohannas
Código De Producto:
PHA-200-01VF

Descripción del producto

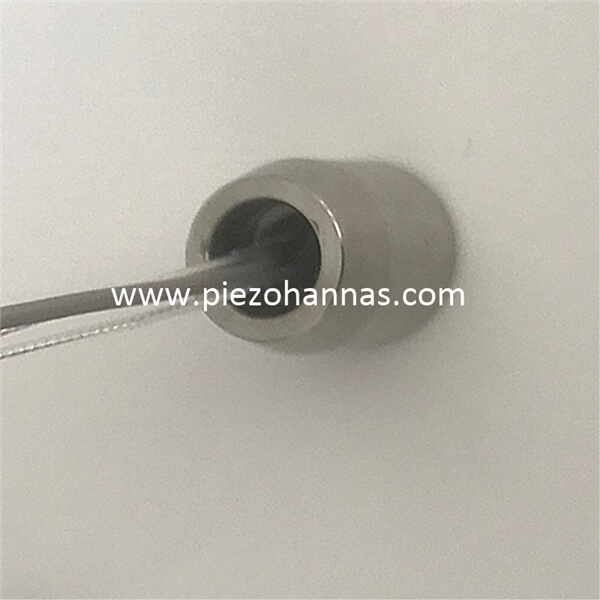

Transductor ultrasónico de 200kHz de acero inoxidable para medidores de flujo de gas

Elementos	Parámetros técnicos		Imagen
Nombre	200 kHz transductor ultrasónico
Modelo	PhA-200-01VF
Frecuencia	200kHz ±5%
Distancia de detección	0.10～1,5 m
Mínimo Lmpedance paralelo	1720Ω ± 20％
Capacidad	450pf ± 20 ％ @1kHz
Sensibilidad	Voltaje de conducción: 800 VPP ， Distancia: 0.3m ， Amplitud de eco: 40 mv
Operando Voltaje	Cima Voltaje＜ 1000 VPP
Operando La temperatura	-40～+80 ℃
Presión	≤1Kilos o 0.1MPA
Ángulo	(Amplitud de rayo) Ancho de haz de media potencia@-3db: 7 ° ± 2， Ángulo agudo:16 ° ± 4
Alojamiento Material	acero inoxidable
Uso	anemorumbómetro, gasmedidor de corriente
Instalación Dimensión	Ver el diagrera de la estructuram por debajo
Nivel de protección	IP68
Peso	14g ± 5％（longitud：25 cm）
Instrucciones de cableado	Tipo integrado: rojo+, blanco-, negro: alambre blindado ； El sensor de temperatura es opcional
Curva de admisión		Diagrama de estructura del producto

Diagrama de bloques de titransductor de distancia lstrasonic :

0RYJG8D (6_Q9XM%86PDG

Diagrama esquemático del sensor de temperatura:

O3`1PA5YR5%Z5`DQ1R

Integrado Escriba la instrucción del cable:

1. Instrucción de cableado del transductor: interfaz (3pin, terminal de 2.54 mm)

Rojo: Transductor +

Blanco: transductor -

Negro: blindaje

_Se3zwy9ueoqpokbeh (e

Solicitudpor medidor de flujo de gas

Industrial medidores de flujo de gas Se utilizan ampliamente para aplicaciones líquidas y de agua, se ha aceptado durante mucho tiempo que la abrazadera en la tecnología del medidor de flujo de gas no se puede aplicar a la medición del flujo de gas masivo principalmente debido a los límites de medición teóricos fundamentales. La energía sonora transmitida es recibida por transductores ultrasónicos tradicionales. Sin embargo, los avances en la sujeción de la tecnología y el procesamiento de medición del flujo de gas han significado que a pesar de los niveles más bajos de impedancia acústica y los niveles de atenuación más altos en la mayoría de los gases, una abrazadera en el medidor de flujo de gas ahora puede medir los tiempos de tránsito en gases donde las relaciones de señal / ruido son extremadamente bajo. Ahora es posible medir gas natural, vapor, aire comprimido, hidrógeno, aire comprimido y muchos más usando la abrazadera en medidores de flujo.

Sensor de transductores de flujo de gas ultrasónico Transductor ultrasónico 200kHz Transductor ultrasónico de acero inoxidable stainless steel ultrasonic sensor transductor para medidores de flujo de gas Transductor de 200 kHz para el caudalímetro de gas. Transductor de medidor de flujo de gas ultrasónico Transductor de flujo de gas de acero inoxidable Transductor ultrasónico para el medidor de flujo de gas.
