Transductor ultrasónico de abrazadera de 1 MHz para medición de flujo

Compartir con:

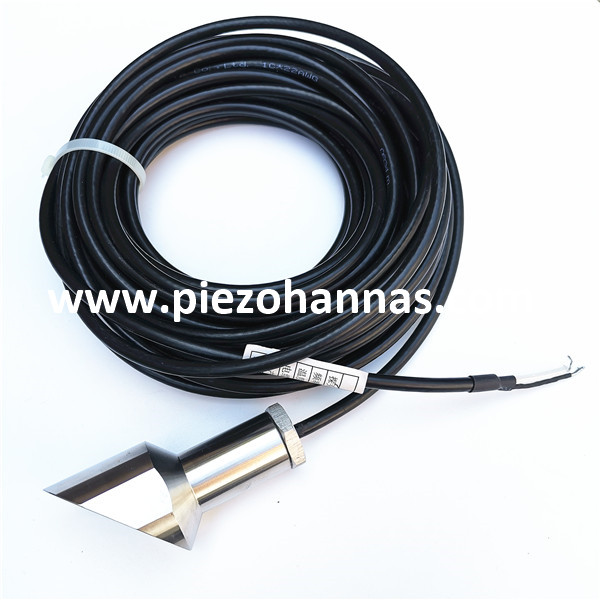

Transductor ultrasónico de abrazadera de 1 MHz para medición de flujo

Aplicación: Medición de flujo ultrasónico/ tipo de abrazadera de flujo ultrasónico

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
PHW-1M-01S
Marca del producto:
Piezohannas
Código De Producto:
PHW-1M-01S

Descripción del producto

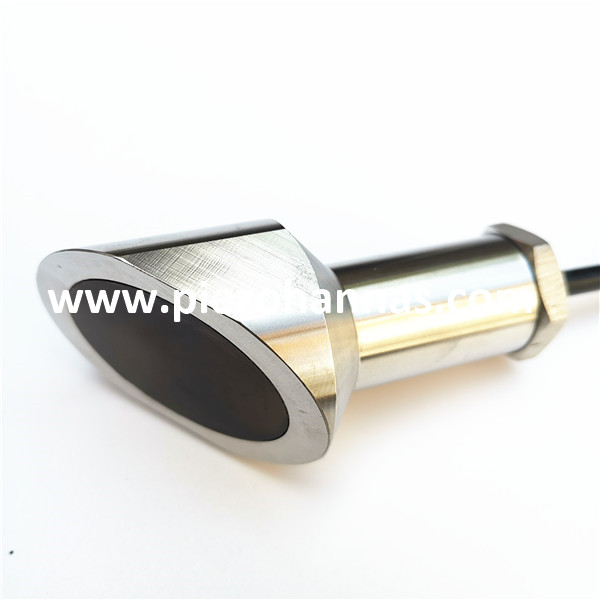

Transductor ultrasónico de 1MHz para medición de flujo

Especificaciones:

Elementos	Parámetros técnicos		Imagen
Nombre	Ultrasónico Transductor por medidor de corriente (montado fuera de)
Modelo	PHW-1M-01S
Frecuencia	1MHz ± 30kHz
Distancia de detección	0.05～3M
Lmpedance paralelo mínimo	40Ω ± 20％
Capacidad	3400pf ± 20％@1kHz
Sensibilidad	Voltaje de conducción:24 VPP、Transmitante yReceipting , Distancia de biyección: 45 cm、Receipting amplitud ： 750 MV
Operando Voltaje	Cima Voltaje＜300 VPP
Operando La temperatura	-40～+80 ℃
Presión	≤3kilos o 0.3MPA
Ángulo
Material de la carcasa	304 acero inoxidable、material compuesto
Uso	Medidor de flujo ultrasónico (montado fuera de)
Instalación Dimensión	Verificación de diagrama de estructura del producto
Nivel de protección	IP68
Peso	600g ± 5％（Longitud：10m）
Instrucciones de cableado	Rojo:transductor+，Blanco:transductor-, negro: alambre blindado（El sensor de temperatura es opcional）

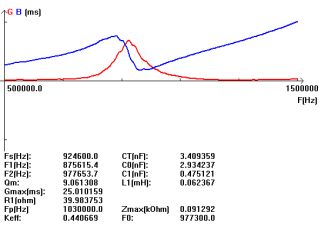

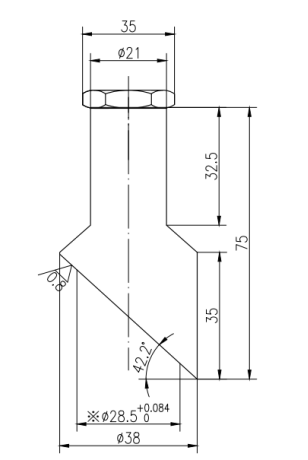

Curva de admisión		ProductoStructuraDIagram

Diagrama de bloques de transductor ultrasónico :

0RYJG8D (6_Q9XM%86PDG

Diagrama esquemático del sensor de temperatura:

O3`1PA5YR5%Z5`DQ1R

Aplicación de medidor de flujo ultrasónico de abrazadera:

Los medidores de flujo ultrasónico de sujetación muestran los beneficios del procesamiento de la señal digital: precisión líder del mercado, inmunidad de ruido y confiabilidad. ¿Necesitas más convincente? También existe la tasa de actualización de datos de alta velocidad y la facilidad de uso superior en cada etapa de instalación y operación. Sin caída de presión o pérdida de energía, una relación de cambio amplia y sensores no intrusivos que se pueden instalar sin cortar en la tubería; no puede equivocarse con sujetar la medición del flujo de líquido.

Transductor de caudalímetro ultrasónico de sujeción 1MHz ultrasonic transducer Transductor para un caudalímetro ultrasónico Transductor para medición de flujo transductor ultrasónico de 1MHz Transductor de flujo ultrasónico de 1MHz 1MHz Sensor ultrasónico de sujeción Transductor ultrasónico de sujeción para el medidor de flujo ultrasonic transducer for flowmeter
