PHA-49-08FC
Piezohannas
PHA-49-08FC

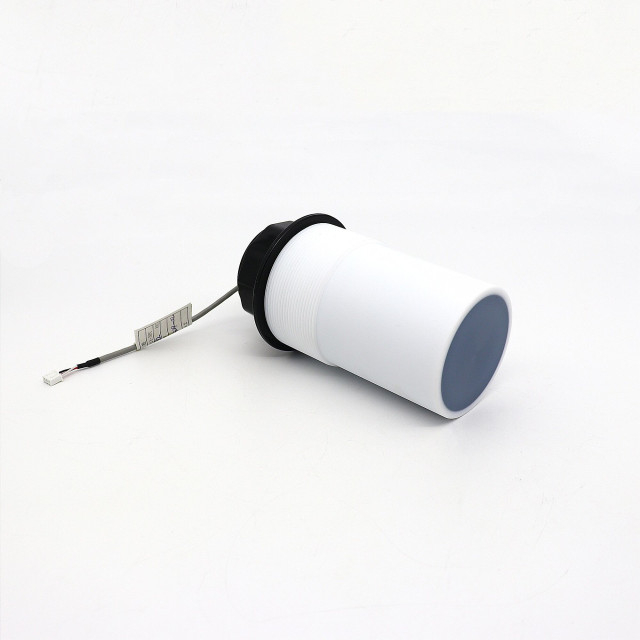

Transductor ultrasónico de 50kHz con esquemas de accionamiento para el sensor de nivel
Elementos | Parámetros técnicos | Imagen | |
Nombre | anticorrosivo transductor |
| |
Modelo | PhA-49-08FC | ||
Frecuencia | 49kHz ±5% | ||
Distancia de detección | 0.4~8m | ||
Mínimo Lmpedance paralelo | 160Ω ± 20% | ||
Capacidad | 2000pf ± 20%@1kHz | ||
Sensibilidad | Voltaje de conducción:840 VPP,Distancia:0.6m, Amplitud de eco:500mv | ||
Operando Voltaje | Cima VoltagE < 1500vpp | ||
Operando La temperatura | -40~+80 ℃ | ||
Presión | ≤3kilos o 0.3MPA | ||
Ángulo | (BeamwIDTH) Ancho de haz de media potencia@-3db: 5 ° ± 2 , Ángulo agudo: 13 ° ± 4 | ||
Alojamiento Material | Ptfe | ||
Uso | Ultrasónico nivel medir,Vigilancia,A prueba de accidentes, Seguridad | ||
Instalación Dimensión | Abajo con hilo:M78 × 2 | ||
Nivel de protección | IP68 | ||
Peso | 680g ± 5% | ||
Instrucciones de cableado | integrattipo ed:conector(3PIN, 2.54 mm Terminal) :Rojo+,Blanco-,Negro: alambre blindado; conector(3PEn 2.0 mm Terminal):blanco negro:sensor de temperatura(MF58); | ||
Curva de admisión | Diagrama de estructura del producto | ||
|
Esquemas de manejo
