PHW-500-20B
Piezohannas
PHW-500-20B
Transductor ultrasónico de 500 kHz para medición de profundidad
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | Transductor ultrasónico de 500 kHz |
| |
Modelo | PHW-500-20B | ||
Frecuencia | 500Khz ±5% | ||
Mínimo paralelo lmpeedance | 12Ω ± 20% | ||
7500PF ± 20%@ 1khz | |||
Sensibilidad | Sin cargaVoltaje de conducción24V,Distancia:0.3m、 Amplitud de eco:2.5V | ||
-40~+ 80 ℃ | |||
≤10Kilos o 1MPA | |||
(Amplitud de rayo) Ancho de haz de media potencia@ -3db:3.0° ±10%; Ángulo agudo:7.2° ±10%; | |||
Material de la carcasa | abdominales | ||
Uso | Rango, posicionamiento | ||
Comprobación del diagrama de estructura del producto a continuación | |||
Nivel de protección | IP68 | ||
Peso | 750g ± 5%(Largo:10m) | ||
Instrucciones de cableado | (de tres cables)Rojo:transductor+,Azul: sensor de temperatura +, negro: público -; | ||

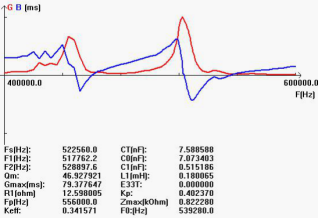

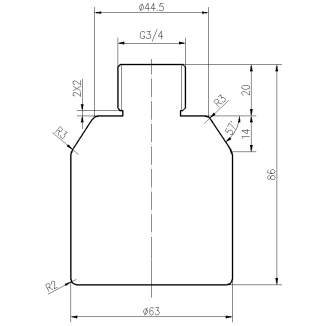

Curva de admitancia | Diagrama de la estructura del producto | ||
|
