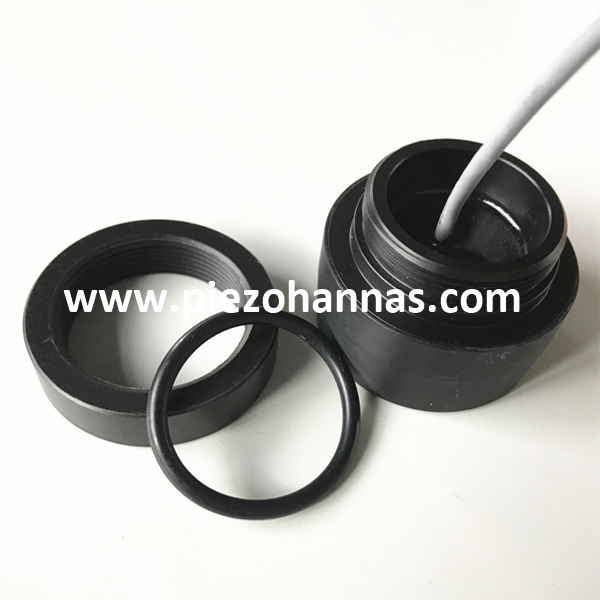

Transductor ultrasónico de 50 KHz para anticolisión ultrasónica

Aplicación: Medimiento de nivel ultrasónico, ultrasónico contra la colisión, el telémetro ultrasónico
Estado de Disponibilidad:
Cantidad:
  • PHA-49-08HB
  • Piezohannas
  • PHA-49-08HB

Transductor ultrasónico de 50 kHz para la ultrasónica contra la colisión



Parámetros técnicos:


Elementos

Parámetros técnicos

Imagen

Nombre

Transductor ultrasónico de 49kHz



Transductor ultrasónico de 50 kHz para la ultrasónica contra la colisión

Modelo

PHA-49-08HB

Frecuencia

50 ± 2kHz

Distancia de detección

0.25 ~ 6m

Lmpedance paralelo mínimo

200Ω ± 20

Capacidad

4000pf ± 20@1kHz

Sensibilidad

 Voltaje de conducción: 500 VPP , Distancia: 0.6mAmplitud de eco: 100mv

Operando  Voltaje

Cima  Voltaje750 VPP

Operando  La temperatura

-40+80 ℃

Presión

≤3kilos o 0.3MPA

Ángulo

(Amplitud de rayo) Ancho de haz de media potencia@-3db: 9 ° ± 10%,

Ángulo agudo: 21 ° ± 10%

Material de la carcasa

Pom

uso

Calibre de nivel ultrasónico, ultrasónico contra la colisión, telémetro ultrasónico

Instalación  Dimensión

M38*1.5

Nivel de protección

IP68

Peso

80g ± 5

Instrucciones de cableado

Interfaz (3pin, terminal de 2.54 mm): rojo más, blanco blanco, alambre de escudo negro;

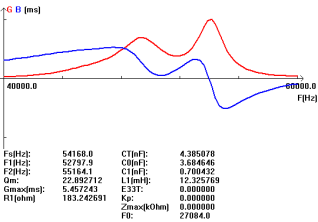

Curva de admisión

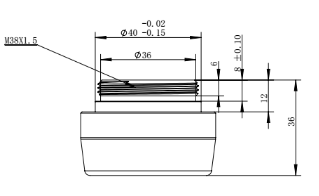

Diagrama de estructura del producto



6`pubes05selwekgxq2tt

Ynd9d1`rx0r7jaas8t0




Diagrama de bloques de transductor de distancia ultrasónica :

0RYJG8D (6_Q9XM%86PDG

Diagrama esquemático del sensor de temperatura  (Modelo: MF58_502F3470):

O3`1PA5YR5%Z5`DQ1R
Instrucción de cable de tipo integrado:
1. Instrucción de cableado del transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: transductor -
Negro: blindaje


01
2. Instrucción del cable del sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)
02
El rojo y el negro son el cableado del sensor de temperatura



Tipo de división: Cable estándar de 10 m, con cada cable adicional de 50 m, la atenuación de la señal es de 6dB

Instrucciones de cableado de tres núcleos:

     Rojo: Transductor +
         Azul: Sensor de temperatura +
         Negro: público-

1
 Instrucciones de cableado de cuatro núcleos:

Rojo: Transductor +
Amarillo: transductor-
Azul, negro: sensor de temperatura


2


¿Qué entra en la creación de un transductor?


El componente principal de un transductor de profundidad es el elemento piezocerámico. Es la parte que convierte los pulsos eléctricos en ondas de sonido, y cuando el Los ecos regresan, el elemento piezocerámico convierte las ondas de sonido en energía eléctrica. Los elementos piezocerámicos a menudo están en forma de disco, pero también pueden tener la forma de una barra o un anillo. Un transductor puede contener un elemento o una serie de elementos vinculados juntos llamado matriz. A El transductor está compuesto por seis componentes separados:


Medición de nivel ultrasónico



Medición de nivel ultrasónico con ultrasónico Los sensores proporcionan medición de nivel continuo, sin contacto y sin mantenimiento de fluidos, pastas, lodos y materiales a granel en polvo a grueso. La medición no se ve afectada por la constante dieléctrica, la densidad o la humedad y no se ve afectada por la acumulación debido al efecto de autolimpieza de los sensores. Consulte la amplia gama de dispositivos prosónicos para la medición de nivel ultrasónico y haga clic en el botón a continuación.

El método ultrasónico es una solución probada, así como una solución rentable para la medición de nivel en líquidos y sólidos a granel. Los instrumentos están disponibles como versiones compactas o separadas. Este principio de medición se caracteriza por una fácil planificación y ensamblaje, una puesta en marcha rápida y segura, una larga vida útil y una reducción de los costos de mantenimiento. Las aplicaciones típicas incluyen medios abrasivos y agresivos, incluso en condiciones ambientales difíciles.



 A ultrasónico El sensor emite pulsos ultrasónicos, la superficie de los medios refleja la señal y el sensor la detecta nuevamente. El tiempo de vuelo de la señal ultrasónica reflejada es directamente proporcional a la distancia recorrida. Con la geometría del tanque conocida se puede calcular el nivel.
