PHA-45-05T
Piezohannas
PHA-45-05T
Transductor ultrasónico de 45kHz para medidores de nivel ultrasónico
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | Transductor ultrasónico |
| |
Modelo | PHA-45-05T | ||
Frecuencia | 45khz ± 1.5khz | ||
Distancia de detección | 0.3~5m | ||
Mínimo Paralelo Lmpeedance | Ω ± 20% | ||
PF ± 20%@ 1khz | |||
Sensibilidad | |||
-40~+ 80 ℃ | |||
≤3Kilos o 0.3MPA | |||
| (Amplitud de rayo) Ángulo de media potencia@ -3db: 21 ° ± 2, Ángulo afilado: 47 ° ± 4 | ||
Material de la carcasa | Se puede utilizar el entorno de base débil de ácido débil (Pom) | ||
Uso | Ultrasónico nivel indicador,Vigilancia,Impermeable, Seguridad | ||
El hilo de elevación:M27 * 2 | |||
Nivel de protección | IP68 | ||
Peso | 80g ± 5% | ||
Instrucciones de cableado | Interfaz integrada: Rojo: Transductor +, Amarillo: Transductor -, Negro: Alambre blindado, (Sensor de temperatura es opcional) | ||

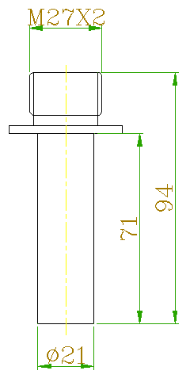

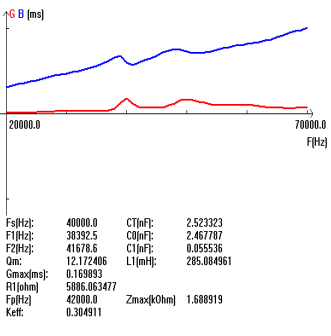

Curva de admitancia | Diagrama de la estructura del producto | ||
|
|
Esquema del circuito de prueba del transductor:
SCHDiagrama ematico del sensor de temperatura:
Instrucción de cable de tipo integrado:
1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: Transductor -
Negro: blindaje
2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)
Rojo y negro son el cableado del sensor de temperatura.
Aplicación de los medidores de nivel ultrasónicos:
El medidor de nivel ultrasónico se usa para monitorear continuamente los canales de nivel en la altura de los medios líquidos, los lodos o las suspensiones en tanques y canales abiertos y cerrados. El indicador genera la información de nivel-altura en forma de una corriente de señal de 4 a 20 mA. Los límites inferior y superior del rango de medición se pueden configurar por potenciómetros en la unidad electrónica del indicador.
