Transductor ultrasónico de 300 kHz PVDF para el sensor de nivel

Compartir con:

Transductor ultrasónico de 300 kHz PVDF para el sensor de nivel

40khz | 10 ° | 0.5 ~ 12m | utilizado para el medidor de nivel ultrasónico, monitoreo, impermeable,
Seguridad

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
PHA-40-12PBB
Marca del producto:
Piezohannas
Código De Producto:
PHA-40-12PB

Descripción del producto

Transductor ultrasónico de 300 kHz PVDF para el sensor de nivel

Parámetros técnicos:

Elementos	Parámetros técnicos		Imagen
Nombre	TRANSDUCTOR ANTI-CORROSIÓN DE 40KHZ TIPO PB
Modelo	PHA-40-12PBB
Frecuencia	40khz ± 5%
Distancia de detección	0.5 ~ 12m
Mínimo Paralelo Lmpeedance	320Ω ± 20%
Capacidad	3400pf ± 20% @ 1khz
Sensibilidad	Voltaje de conducción：700vpp, distancia: 0.6m, Amplitud de eco: 530mv
Operando Voltaje	Cima Voltaje＜1500vpp
Operando Temperatura	-40 ~ + 80 ℃
Presión	≤3Kilos o 0.3 mpa
Ángulo	(Amplitud de rayo)Ancho de haz de media potencia @ -3dB: 10 ° ± 2, Ángulo afilado: 23 ° ± 4
Material de la carcasa	PVDF
Uso	Ultrasónico nivel indicador,Vigilancia,Impermeable, Seguridad
Instalación Dimensión	Parte inferior con hilo: M60 × 2 o G2A
Nivel de protección	IP68
Peso	480 g ± 5%
Instrucciones de cableado	Tipo integrado: Conector（3PIN, 2.54mmTerminal)Rojo +, blanco-, negro: alambre blindado; conector（3pEn, 2.0mmTerminal）: Blanco, negro: sensor de temperatura (MF58）

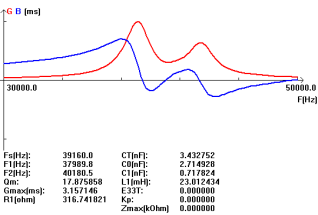

Curva de admitancia		Diagrama de la estructura del producto

Diagrama de bloques de transductor de distancia ultrasónica:

0ryjg8d (6_q9xm% 86pdg

Diagrama esquemático del sensor de temperatura:

Instrucción de cable de tipo integrado ::
1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: Transductor -
Negro: blindaje

2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)

Rojo y negro son el cableado del sensor de temperatura.
