Transductor ultrasónico de 200kHz corto para 1m distancia

200kHz | 8 ° | 0.10 ~ 1.5 | utilizado para el medidor de nivel ultrasónico, monitoreo, impermeable,
Seguridad
Estado de Disponibilidad:
Cantidad:
  • PHA-200-01CC

  • Piezohannas

  • PHA-200-01CC

Transductor ultrasónico de 200kHz corto para 1m distancia



Parámetros técnicos:


Elementos

Parámetros técnicos

Imagen

Nombre

200 kHzTransductor ultrasónico

5 {`{cg0y) j`2] kbtlkhm0f

25] NDHU7P% @ $ J72HFGVU2DE

Modelo

PHA-200-01CC

Frecuencia

200khz ±5%

Distancia de detección

0.101.5m

Mínimo

Paralelo Lmpeedance

1500Ω ± 20

Capacidad

520pf ± 20@ 1khz

Sensibilidad

Voltaje de conducción800vppDistancia:0.3m

Amplitud de eco15mechón

Operando

Voltaje

Cima Voltaje1000 VPP

Operando

Temperatura

-40+ 80 ℃

Presión

≤3Kilos o 0.3MPA

Ángulo

(Amplitud de rayo) Ancho de haz de media potencia @ -3db: 8 ° ± 2

Ángulo afilado :: 20 ° ± 4

Alojamiento Material

PVDF

Uso

Ultrasónico nivel indicador,Vigilancia,Impermeable,

Seguridad

Instalación

Dimensión

dimensión12 * 10

Nivel de protección

IP68

Peso

12g ± 5% ( Lengreído40 cm

Instrucciones de cableado

integratTipo de edconectorRojo +blanco-, negro: escudoalambre

(El sensor TEMP es opcional)

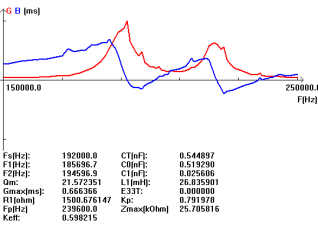

Curva de admitancia

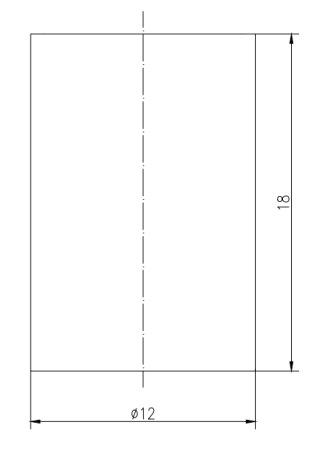

Diagrama de la estructura del producto

U} h5mk {)% su) e47id7w4slp

JA_G $ TB6I% 5% J) J4BD @ 12km



Esquema del circuito de prueba del transductor:


0ryjg8d (6_q9xm% 86pdg

Instrucción de cable de tipo integrado:

1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)

Rojo: Transductor +

Blanco: Transductor -

Negro: blindaje

01

2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)

02

Rojo y negro son el cableado del sensor de temperatura.

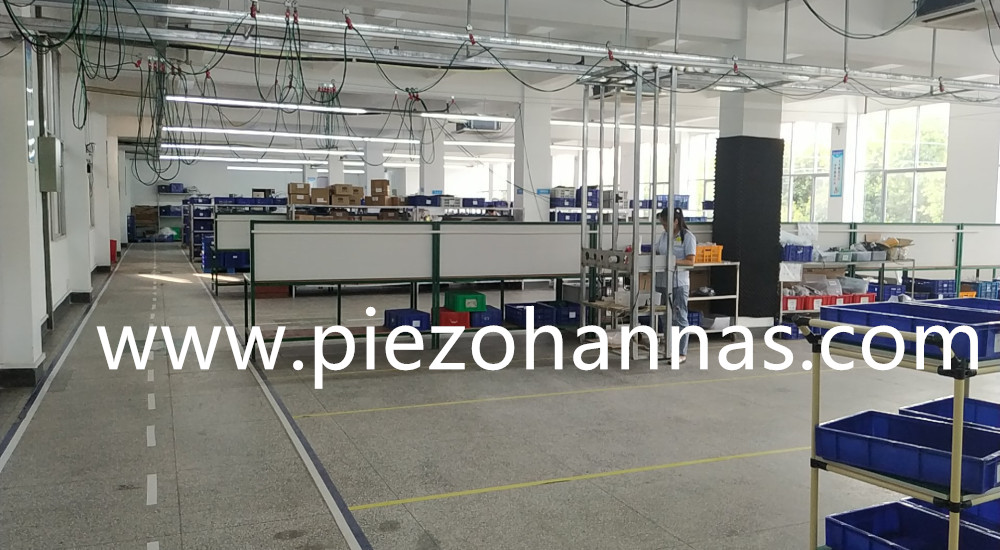

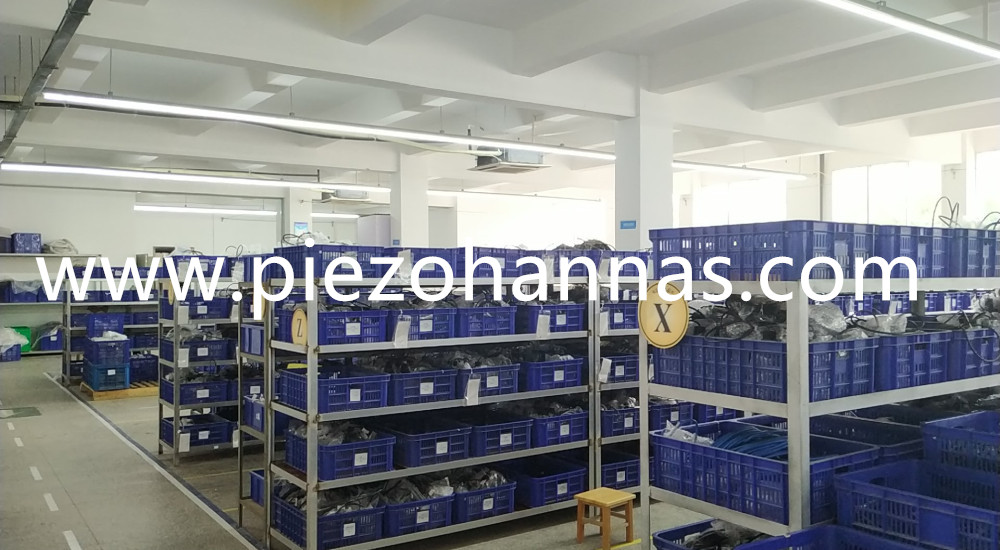

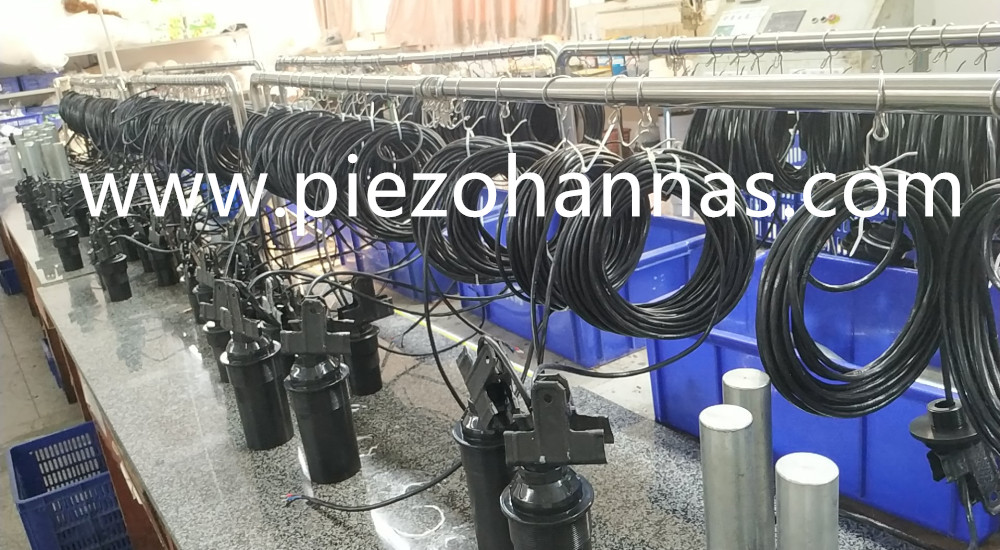

Departamento de producción:


Imagen de producción 1

Imagen de producción 3






Imagen de producción 2
