PHA-200-01DA
Piezohannas
PHA-200-01DA
Transductor ultrasónico de 200 kHz para medición de nivel ultrasónico
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | Transductor ultrasónico 200kHz |
| |
Modelo | PHA-200-01DA | ||
Frecuencia | 200khz ± 5% | ||
Distancia de detección | 0.10~1.5m | ||
Mínimo Paralelo Lmpeedance | 1000Ω ± 20% | ||
1980PF ± 20%@ 1khz | |||
Sensibilidad | Voltaje de conducción:800vpp,Distancia:0.3m, Amplitud de eco:26mv | ||
-40~+ 80 ℃ | |||
≤3Kilos o0.3MPA | |||
| (Amplitud de rayo)Ancho de haz de media potencia @ -3db: 10 ° ± 2, Ángulo afilado: 23 ° ± 4 | ||
Material de la carcasa | Pom | ||
Uso | Ultrasónico nivel indicador,Vigilancia,Impermeable, Seguridad | ||
dimensión:12 * 17 | |||
Nivel de protección | IP68 | ||
Peso | 5g ± 5% (Largo:10cm) | ||
Instrucciones de cableado | Tipo integrado: Conector:Rojo +, blanco-, negro: alambre blindado;
| ||
Curva de admitancia | Diagrama de la estructura del producto | ||
|
Esquema del circuito de prueba del transductor:
Aplicación de medición de nivel ultrasónico:
El principio de funcionamiento del sensor de medición de nivel ultrasónico es que el pulso ultrasónico enviado por el transductor (sonda) cumple con la superficie del medio medido y se refleja hacia atrás. Parte del ECHO reflejado es recibido por el mismo transductor y se convierte en una señal eléctrica. Los pulsos ultrasónicos se propagan a la velocidad de las ondas de sonido. El intervalo de tiempo de transmisión a los pulsos ultrasónicos de recepción es proporcional a la distancia desde el transductor a la superficie del medio medido. La relación entre este valor de distancia y la velocidad del sonido C y el tiempo de transmisión t se puede utilizar
Debido a que el pulso ultrasónico transmitido tiene un cierto ancho, la onda reflejada y la onda transmitida en un área pequeña cerca de la superposición del transductor y no se pueden identificar, y no se puede medir el valor de distancia. Esta área se llama la zona muerta de medición. El tamaño de la zona muerta depende del modelo del indicador de nivel ultrasónico.

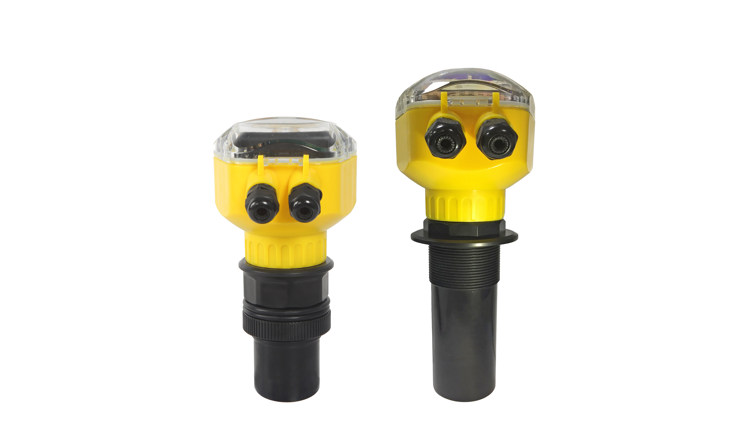

Medición de nivel ultrasónico Imgae:
