Transductor ultrasónico de 100 kHz Medición de la distancia de 2 m para el medidor de nivel ultrasónico

Aplicación: Calibrador de nivel ultrasónico, anti-colisión ultrasónica, telegina de rango ultrasónica
Cantidad:
  • PHA-100-02PE-F
  • Piezohannas
  • PHA-100-02PE-F

Transductor ultrasónico de 100 kHz Medición de la distancia de 2 m para el medidor de nivel ultrasónico



Parámetros técnicos:


Elementos

Parámetros técnicos

Imagen

Nombre

Transductor anti corrosivo de 100kHz

% 7vwz) t`jh0jpcgpi0y7

T8zi8blsal9gpzs0e% cg

Modelo

PHA-100-02pe-f

Frecuencia

100Khz ±5%

Distancia de detección

0.152m

Mínimo paralelo lmpeedance

700Ω ± 20

Capacidad

2100PF ± 20@ 1khz

Sensibilidad

No hay voltaje de conducción de carga300VPPDistancia:0.3m

Amplitud de eco:40mechón

Operando Voltaje

Cima Voltaje800VPP

Operando Temperatura

-40+ 80 ℃

Presión

≤3Kilos o 0.3MPA

Material de la carcasa

PVDF

uso

Medidor de nivel ultrasónico, Monitoreo, Anticollision, Seguridad

Instalación Dimensión

Ver Estructura del producto Dibujo para más detalles

Nivel de protección

IP68

Peso

755g ± 5% (Longitud de cable10m

Instrucciones de cableado

(cuatro líneas): rojo: transductor +, blanco: transductor -, azul, negro: alambre del sensor de temperatura (MF58);

(tres hilos): rojo: transductor +, azul: sensor de temperatura +, negro: público -;

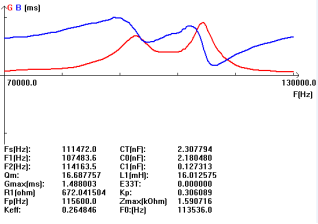

Curva de admitancia

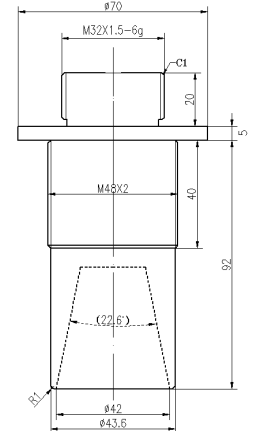

Diagrama de la estructura del producto

OQYZU)) KXN5IL (2H_ZT5

`DE4% 5) 7RI_IUH) PL7_UW




Diagrama de bloques de transductor de distancia ultrasónica:

0ryjg8d (6_q9xm% 86pdg

Diagrama esquemático del sensor de temperatura. (Modelo: MF58_502F3470):

O3`1pa5yr5% z5`dq1r
Instrucción de cable de tipo integrado:


1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: Transductor -
Negro: blindaje


01
2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)
02
Rojo y negro son el cableado del sensor de temperatura.



Tipo de división: cable de 10 m estándar, con cada 50 m adicionales de cable, la atenuación de la señal es 6dB

Instrucciones de cableado de tres núcleos:

Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: Public-

1
Instrucciones de cableado de cuatro núcleos:

Rojo: Transductor +
Amarillo: Transducidor-
Azul, negro: sensor de temperatura


2


¿Qué entra en la realización de un transductor?


El componente principal de un transductor de profundidad es el elemento piezocerámico. Es la parte que convierte los pulsos eléctricos en ondas de sonido, y cuando vuelven los ecos, el elemento piezocerámico convierte las ondas de sonido de nuevo en energía eléctrica. Los elementos piezocerámicos son los más a menudo en forma de disco, pero también pueden estar en forma de una barra o un anillo. Un transductor puede contener un elemento o una serie de elementos relacionados con una matriz. Un transductor está formado por seis componentes separados:


Aplicación de medición de nivel ultrasónico:

En la medición de nivel ultrasónico sin contacto, el sensor emite pulsos ultrasónicos en la dirección del medio, que luego los refleja hacia atrás. El tiempo transcurrido de la emisión a la recepción de las señales es proporcional al nivel en el tanque. Los sensores ultrasónicos son ideales para aplicaciones estándar simples, tanto para líquidos como para sólidos.
