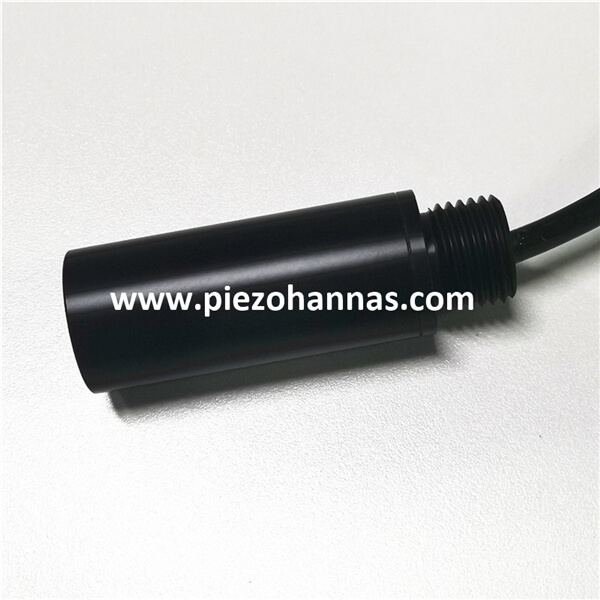

Transductor ultrasónico cilíndrico de 63kHz para comunicaciones submarinas.

Compartir con:

Transductor ultrasónico cilíndrico de 63kHz para comunicaciones submarinas.

Aplicación: Detección de ruido.

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
PHW-63-G
Marca del producto:
Piezohannas
Código De Producto:
PHW-63-G

Descripción del producto

Transductor ultrasónico cilíndrico de 63kHz para comunicaciones submarinas.

Parámetros técnicos:

Elementos	Parámetros técnicos		Imagen
Nombre	63Khz Horizontal no direccional cilíndrica bajo el aguaultrasónicotransductor
Modelo	PHW-63-GRAMO
Frecuencia	63Khz ±5%
Distancia de detección	30m
Mínimo paralelo lmpeedance	20Ω ± 20％
Capacidad	24000PF ± 20％@ 1khz
Sensibilidad
Operando Voltaje	Cima Voltaje＜VPP
Operando Temperatura	-40～+ 80 ℃
Presión	≤10Kilos o 1MPA
Ángulo	Horizontal no radiactivo
Material de la carcasa	Pom
uso	Comunicación submarina, posicionamiento.
Instalación Dimensión	Ver Estructura del producto Dibujo para más detalles
Nivel de protección	IP68
Peso	107g ± 5% (Longitud de cable：2m）
Instrucciones de cableado	Rojo: Transductor +, blanco: transductor -, negro: alambre blindado; ( sensor de temperaturaes opcional)

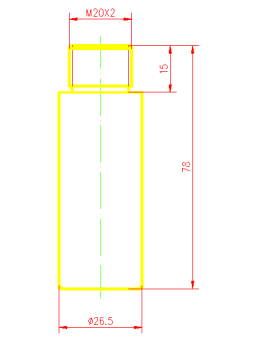

Curva de admitancia		Diagrama de la estructura del producto

Diagrama de bloques del transductor ultrasónico:

0ryjg8d (6_q9xm% 86pdg

Diagrama esquemático del sensor de temperatura. (Modelo: MF58_502F3470):

O3`1pa5yr5% z5`dq1r
Instrucción de cable de tipo integrado:

1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: Transductor -
Negro: blindaje

2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)

Rojo y negro son el cableado del sensor de temperatura.

Tipo de división: cable de 10 m estándar, con cada 50 m adicionales de cable, la atenuación de la señal es 6dB

Instrucciones de cableado de tres núcleos:

Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: Public-

Instrucciones de cableado de cuatro núcleos:

Rojo: Transductor +
Amarillo: Transducidor-
Azul, negro: sensor de temperatura
