PHW-23-G
Piezohannas
PHW-23-G

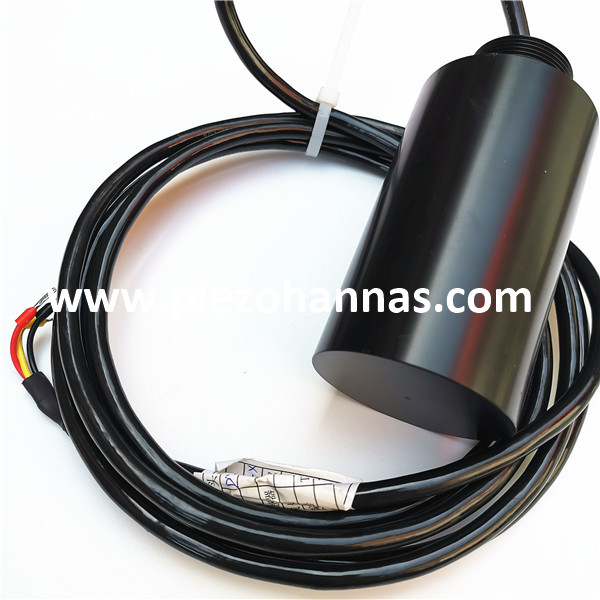

Transductor ultrasónico cilínónico cilínico polarizado horizontalmente 20KHZ para el medidor de flujo ultrasónico
Elementos | Parámetros técnicos | Imagen | |
Nombre | 23khz Cilindrica no direccional polarizada horizontallTransductor acústico subacuático |
| |
Modelo | PHW-23-G | ||
Frecuencia | 20khz ±5% | ||
Distancia de detección | 2000m | ||
Mínimo Paralelo Lmpeedance | 180Ω ± 20% | ||
29000pf ± 20%@ 1khz | |||
Sensibilidad
| |||
-40~+ 80 ℃ | |||
≤3Kilos or0.3MPA | |||
No direccional polarizado horizontal | |||
Alojamiento Material
| Pom | ||
Uso | Flowmeter ultrasónico, buscador de rango submarino | ||

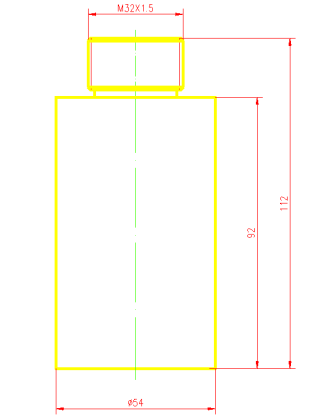

| Ver el dibujo de la estructura del producto. | ||
Nivel de protección | IP68 | ||
Peso | 350g ± 5% (Longitud: 2m) | ||
Instrucciones de cableado | Rojo +, blanco, negro, alambre blindado; (Sin sensor de temperatura por defecto) | ||

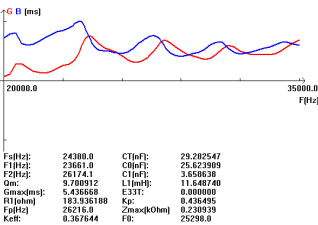

Curva de admitancia | Diagrama de la estructura del producto | ||
|
Esquema del sensor de temperatura de tRansducter yEsquema del circuito de prueba:
Aplicación de flujo ultrasónico:
Este medidor de flujo utiliza tecnología Doppler y la intención principal de este medidor es administrar el análisis del flujo sanguíneo. Después de cuatro años, los medidores de flujo más antiguos han aparecido en aplicaciones industriales. En la actualidad, hay muchas compañías de fabricación diseñando diferentes tipos de medidores de flujo de abrazadera para medir el flujo de líquido dentro de una tubería. Estos medidores usan sensores de alta frecuencia que penetran en toda la pared de la tubería, así como el líquido mediante el uso del método de propagación de tiempo de tránsito Doppler. De modo que se pueda determinar la velocidad de fluidos y el caudal.
