PH2110B
Piezohannas
PH2110B
Transductor ultrasónico barato de 2MHz para medición de agua
Parámetros técnicos:
Modelo | PH2110B |
Frecuencia de trabajo central（khz） | 2.00MHz ± 4% |
Banda ancha（-6db） | 10% |
Integrado sensibilidad 0 dB = 3 VP-P ； Ciclo: 5 ； Distancia: 8 cm | > 0.2V |
Medición Distancia: | 1.0m |
Zona ciega | 3 cm |
Ángulo de haz（-3dbángulo completo） | 3 ° |
capacidad electrostática | 2300pf ± 20% |
Impedancia paralela mínima | 100Ω ± 30% |
Voltaje de operación de máxima onda impulsiva (pulso Relación de ciclo de trabajo 2%） | ＜ 200V |
Temperatura de funcionamiento | 4 ～ 50 ℃ |
El material de la carcasa | PPS |
clase de protección | IP68 |
Las pruebas anteriores se realizaron en 25 °ambiente.

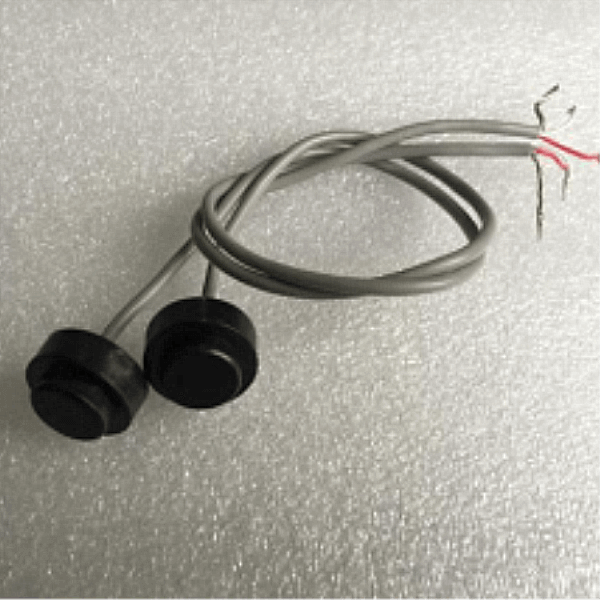

Imagen:
Dimensión de esquema:
Admisión - Curva de fase
Prueba de sensibilidad
Voltaje de transmisión: 3VP-P;
Período: 5; Distancia: 8 cm
Aplicación del medidor de agua:
La medición de agua es la práctica de medir el uso del agua. Los medidores de agua miden el volumen de agua utilizado por unidades de construcción residenciales y comerciales que son suministradas con agua por un sistema público de suministro de agua. También se utilizan para determinar el flujo a través de una parte particular del sistema.
