PHA-40-12FB
Piezohannas
PHA-40-12FB

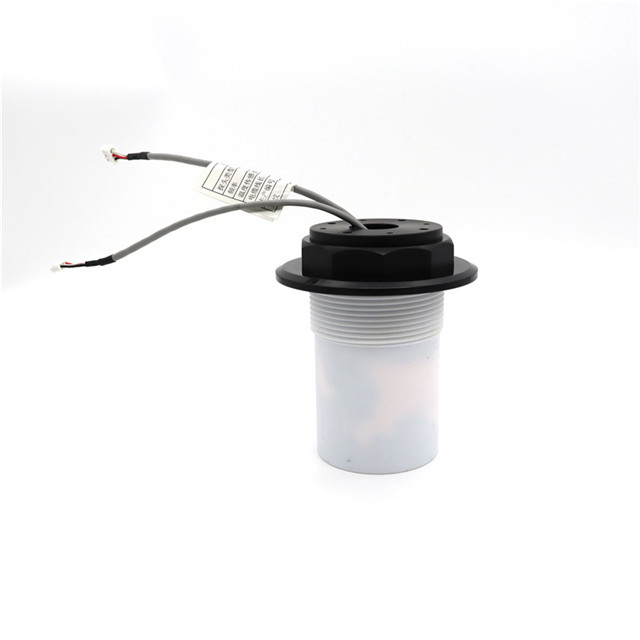

Transductor ultrasónico anticorrosivo de 40 kHz para sensor de nivel ultrasónico
Especificación:
Elementos | Parámetros técnicos | Imagen | |
Nombre | 40 kHzTransductor anticorrosivo |
| |
Modelo | PhA-40-12FB | ||
Frecuencia | 40 kHz ±5% | ||
Distancia de detección | 0.5~12m | ||
Lmpedance paralelo mínimo | Ω ± 20% | ||
PF ± 20%@1kHz | |||
Sensibilidad | |||
-40~+80 ℃ | |||
≤3Kilos o 0.3MPA | |||
(Amplitud de rayo) Ancho de haz de media potencia@-3db: 9 ° ±10%, Ángulo agudo:21 ° ±10% | |||
Material de la carcasa | Ptfe | ||
uso | Calibre de nivel ultrasónico, ultrasónico contra la colisión, telémetro ultrasónico | ||
Hilo inferiorM60 × 2 oG2A | |||
Nivel de protección | IP68 | ||
Instrucciones de cableado | Interfaz integrada (3pin, terminal de 2.54 mm): rojo positivo, negro negativo, alambre de escudo negro; Interfaz (3pin, terminal de 2.0 mm): blanco y negro para alambre del sensor de temperatura (MF58); | ||
Curva de admisión | Diagrama de estructura del producto | ||
|
Aplicación de medición de nivel ultrasónico:
In ultrasónico sin contacto Medición de nivel, el sensor emite pulsos ultrasónicos en la dirección del medio, lo que luego los refleja hacia atrás.El tiempo transcurrido desde la emisión hasta la recepción de las señales es proporcional al nivel en el tanque. Los sensores ultrasónicos son ideales para aplicaciones estándar simples, ambos para líquidos y para sólidos.
Circuito de conducción:
