PHW-50/200-NC
Piezohannas
PHW-50/200-NC

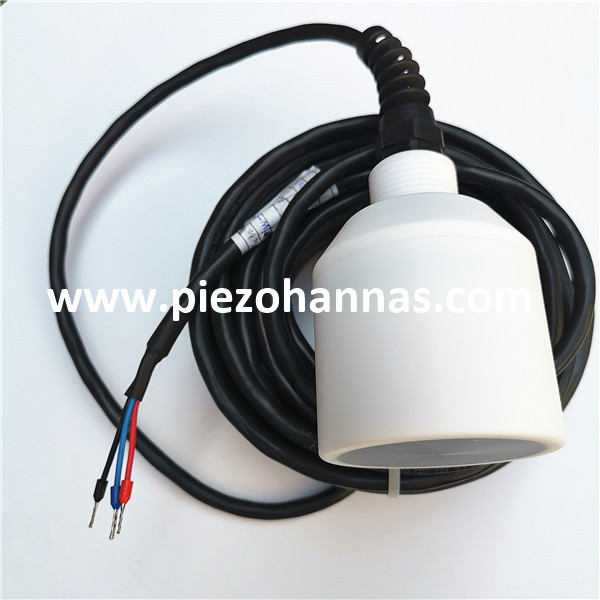

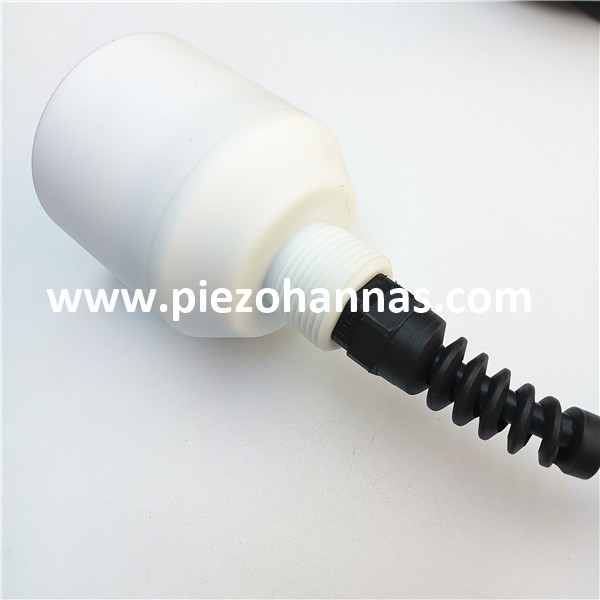

200kHz 50kHz de doble frecuencia transductor ultrasónico para medidor de flujo ultrasónico
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | frecuencia dual transductor ultrasónico |
| |
Modelo | PHW-50/200-NC | ||
Frecuencia | 200kHz ± 5%/50kHz ± 5% | ||
Distancia de detección | 200kHz 0.6~120m 50 kHz 3~500m | ||
Mínimo Lmpedance paralelo | 600Ω ± 20% | ||
4300pf ± 20%@1kHz | |||
Sensibilidad | Voltaje de conducción:600 VPP、Distancia: 0.8m、 Amplitud de eco:15 V(200 kHz) | ||
-40~+80 ℃ | |||
≤10kilos o 1MPA | |||
| (Amplitud de rayo) Ancho de haz de media potencia@-3db: 7.5 ° ± 10%, Ángulo agudo: 17.5 ° ± 10%(200 kHz) (Amplitud de rayo) Ancho de haz de media potencia@-3db:27 ° ± 10%, Ángulo agudo: 68 ° ± 10%(50 kHz) | ||
Alojamiento Material | Ptef | ||
Uso | medidor de flujo ultrasónico,buscador de rango submarino | ||

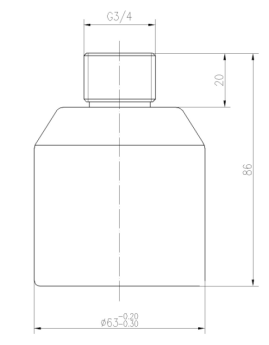

Ver el dibujo de la estructura del producto | |||
Nivel de protección | IP68 | ||
Peso | 900G ± 5% (Longitud:10m) | ||
Instrucciones de cableado | (tercera línea): rojo: transductor +, azul: sensor de temperatura +, negro: público -; | ||

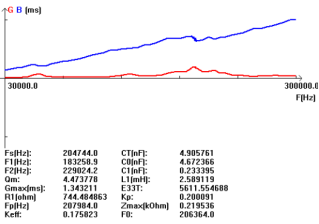

Curva de admisión | Diagrama de estructura del producto | ||
|
Diagrama de bloques de transductor ultrasónico :
Diagrama esquemático del sensor de temperatura (Modelo: MF58_502F3470):
Instrucción de cable de tipo integrado:
1. Instrucción de cableado del transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: transductor -
Negro: blindaje
2. Instrucción del cable del sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)
El rojo y el negro son el cableado del sensor de temperatura
Tipo de división: Cable estándar de 10 m, con cada cable adicional de 50 m, la atenuación de la señal es de 6dB
Instrucciones de cableado de tres núcleos:
Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: público-
Instrucciones de cableado de cuatro núcleos:
Rojo: Transductor +
Amarillo: transductor-
Azul, negro: sensor de temperatura
Aplicación de medidores de flujo ultrasónico:
Medidores de flujo ultrasónico tener muchas aplicaciones, desde el flujo de proceso hasta el flujo de custodia. También es una práctica común usar un medidor de flujo ultrasónico para verificar otros medidores de flujo o para medición temporal. El artículo explica lo que necesita saber sobre los conceptos básicos de la medición de flujo ultrasónico y sus aplicaciones. Hay dos tipos de medidores de flujo ultrasónico: medidores de flujo ultrasónico Doppler y tránsito. Pero primero, descubramos más sobre el principio de trabajo. Entonces podemos pasar por variaciones en profundidad y usos típicos. Más tarde, destacaremos los pros y los contras y daremos ejemplos de marcas en el mercado.
