PHA-64-05FC
Piezohannas
PHA-64-05FC
Sensor de búsqueda de rango ultrasónico anticorrosivo 64KHZ
Elementos | Parámetros técnicos | Imagen | |
Nombre | Transductor anticorrosivo de 64kHz.
|
| |
Modelo | PHA-64-05FC | ||
Frecuencia | 64khz ± 5% | ||
Distancia de detección | 0.4~5m | ||
Mínimo Paralelo Lmpeedance | 310Ω ± 20% | ||
Capacidad | 1000pf ± 20%@ 1khz | ||
Sensibilidad | Voltaje de conducción: 880VPP, DIpostura: 0.6m, Amplitud de eco:200mv | ||
Operando Voltaje | Cima Voltaje<1500vpp | ||
Operando Temperatura | -40~+ 80 ℃ | ||
Presión | ≤3Kilos o 0.3MPA | ||
Ángulo | (Amplitud de rayo)Ancho de haz de media potencia @ -3db: 4 ° ± 2, Ángulo afilado: 10 ° ± 4 | ||
Material de la carcasa | Ptfe
| ||
Uso | Ultrasónico nivel indicador,Vigilancia,Impermeable, Seguridad | ||
Instalación Dimensión | Parte inferior con hilo: M78 × 2 | ||
Nivel de protección | IP68 | ||
Peso | 660g ± 5% | ||
Instrucciones de cableado | Tipo integrado: Conector(3PIN, Terminal de 2.54mm)Rojo +, blanco-, negro: alambre blindado; conector(3pEn, terminal de 2.0 mm.): Blanco, negro: sensor de temperatura (MF58); | ||

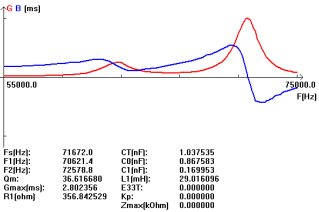

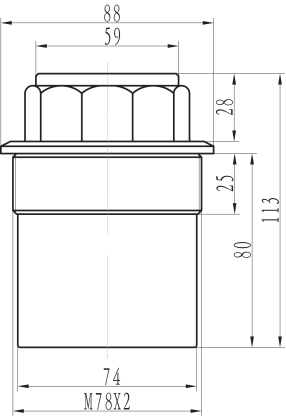

Curva de admitancia | Diagrama de la estructura del producto | ||
|
Diagrama de bloques de ultrasónico.transductor de distancia:
Diagrama esquemático del sensor de temperatura:
Instrucción de cable de tipo integrado:
1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: Transductor -
Negro: blindaje
2.Instrucción de cable de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)
Aplicación de sensores de nivel de líquido ultrasónico:
Los sensores de nivel de líquido ultrasónico utilizan la tecnología ultrasónica para generar una onda de sonido de alta frecuencia para medir el tiempo para que el ECHO se refleje del objetivo y regrese al sensor de nivel de líquido ultrasónico. La distancia desde el sensor de nivel de líquido ultrasónico hasta el fluido se calcula luego en función de la velocidad del sonido y el perfil programado en el sensor.
