PHA-49-08PA
Piezohannas
PHA-49-08PA
Transductor ultrasónico anti-corrosión de 50kHz para medición de nivel ultrasónico
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | Tipo PA del transductor anti-corrosivo de 49kHz.(Tipo integrado) |
| |
Modelo | PHA-49-08PA | ||
Frecuencia | 49khz ± 5% | ||
Distancia de detección | 0.4~8m | ||
Mínimo Paralelo Lmpeedance | 300Ω ± 20% | ||
2100PF ± 20%@ 1khz | |||
Sensibilidad | Voltaje de conducción:850vpp,Distancia: 0.6m, Amplitud de eco:450mv | ||
-40~+ 80 ℃ | |||
≤3Kilos o 0.3MPA | |||
| (Amplitud de rayo)Ancho de haz de media potencia @ -3db: 9 ° ± 2, Ángulo afilado: 20 ° ± 4 | ||
Material de la carcasa | PVDF | ||
Uso | Ultrasónico nivel indicador,Vigilancia,Impermeable, Seguridad | ||
Fondo con hilo:M48 × 2 o G1-1 / 2 | |||
Nivel de protección | IP68 | ||
Peso | 340 g ± 5% | ||
Instrucciones de cableado | Tipo integrado:conector(3Pin, 2.54mm Terminal)Rojo +, blanco-,Negro: Alambre blindado; conector(3Pin, 2.0mm Terminal)BLANCO, NEGRO: SENSOR DE TEMPERATURA(MF58) | ||

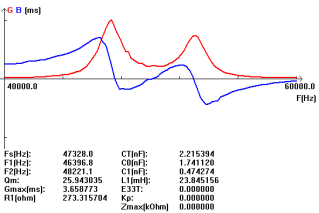

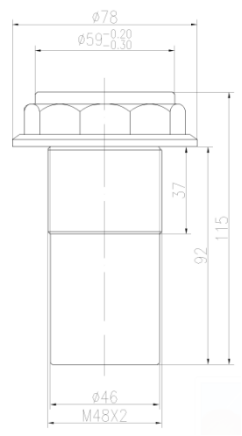

Curva de admitancia | Diagrama de la estructura del producto | ||
|
Esquema del circuito de prueba del transductor:

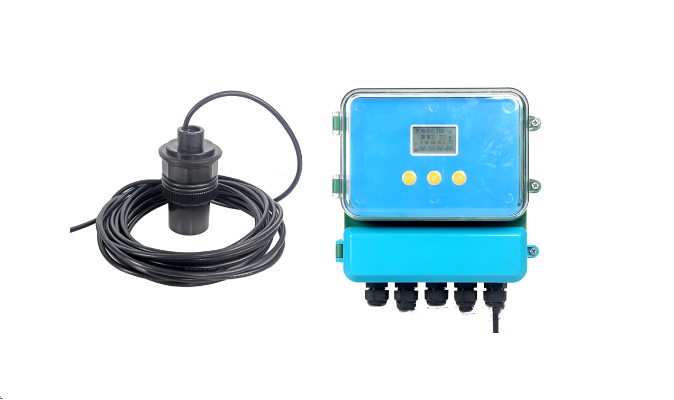

Aplicación de medición de nivel ultrasónico:
La medición de nivel ultrasónico es una solución altamente rentable para la medición a corto y largo alcance, incluso en condiciones ambientales difíciles, como vibraciones y polvo. La medición de nivel ultrasónico es una tecnología que no se usa en las numerosas áreas industriales para monitorear y controlar el nivel de líquidos, lodos y sólidos.
El transductor de nivel ultrasónico emite pulsos acústicos en un haz estrecho perpendicular a la cara del transductor. El transceptor de nivel mide el tiempo de propagación entre la emisión de pulsos y la recepción del ECHO para calcular la distancia desde el transductor hasta el material. Las variaciones en la velocidad de sonido debido a los cambios de temperatura dentro del rango permitido se compensan automáticamente por el sensor de temperatura integral.
ApliqueImagen de la imagen:
