PHA-34-12C-F
Piezohannas
PHA-34-12C-F

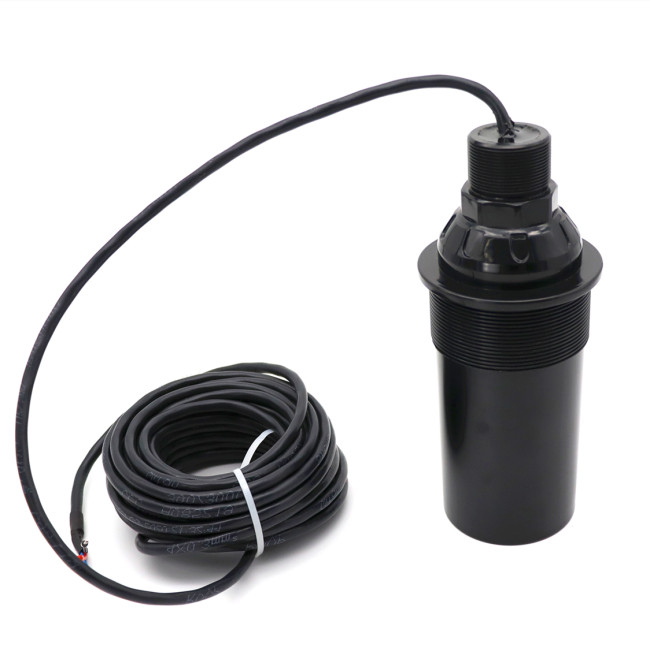

Transductor ultrasónico a prueba de explosión de 35kHz para la medición de nivel
Especificación:
Elementos | Parámetros técnicos | Imagen | |
Nombre |
| ||
Modelo | PHA-34-12C-F | ||
Frecuencia | 34kHz ± 5% | ||
Distancia de detección | 0.5～12m | ||
Lmpedance paralelo mínimo | 550Ω ± 20％ | ||
7100pf ± 20％@1kHz | |||
Sensibilidad | cargar Dvoltaje de rives：650VPP，Distancia: 0.6m、Amplitud de eco:370 mv | ||
-40～+80 ℃ | |||
≤3Kilos o 0.3MPA | |||
(Amplitud de rayo) Ancho de haz de media potencia@-3db: 8 ° ± 10%， Ángulo agudo:19 ° ± 10% | |||
Material de la carcasa | abdominales | ||
uso | Calibre de nivel ultrasónico, ultrasónico contra la colisión, telémetro ultrasónico | ||
Verificación del diagrama de estructura del producto a continuación | |||
Nivel de protección | IP68 | ||
Peso | 1200g ± 5％ | ||
Instrucciones de cableado | División (4 -cable): rojo: transductor +, blanco: transductor -, azul: alambre del sensor de temperatura negra (MF58) ； Split (tres hilos): rojo: transductor +, azul: sensor de temperatura +, negro: público -; | ||
Curva de admisión | Diagrama de estructura del producto | ||
|
| ||
Aplicación de medición de nivel ultrasónico:
La medición de nivel ultrasónico con sensores ultrasónicos proporciona medición de nivel continuo, sin contacto y sin mantenimiento de fluidos, pastas, lodos y materiales a granel en polvo a grueso. La medición no se ve afectada por la constante dieléctrica, la densidad o la humedad y no se ve afectada por la acumulación debido al efecto de autolimpieza de los sensores. Consulte la amplia gama de dispositivos prosónicos para la medición de nivel ultrasónico y haga clic en el botón a continuación.
El método ultrasónico es una solución probada, así como una solución rentable para la medición de nivel en líquidos y sólidos a granel. Los instrumentos están disponibles como versiones compactas o separadas. Este principio de medición se caracteriza por una fácil planificación y ensamblaje, una puesta en marcha rápida y segura, una larga vida útil y una reducción de los costos de mantenimiento. Las aplicaciones típicas incluyen medios abrasivos y agresivos, incluso en condiciones ambientales difíciles.
