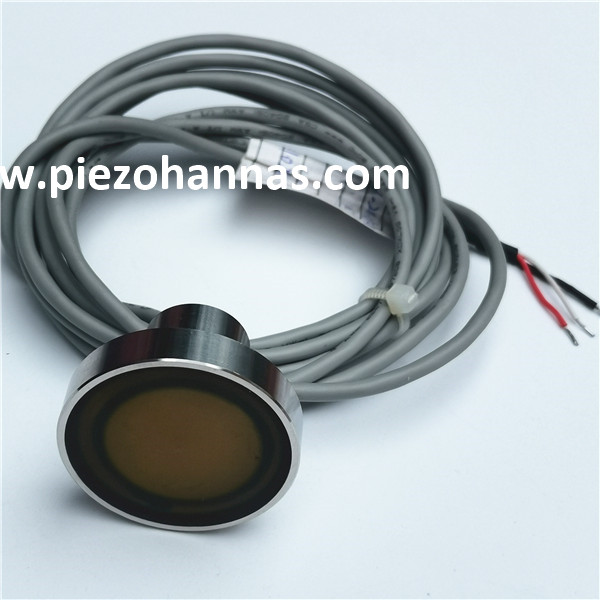

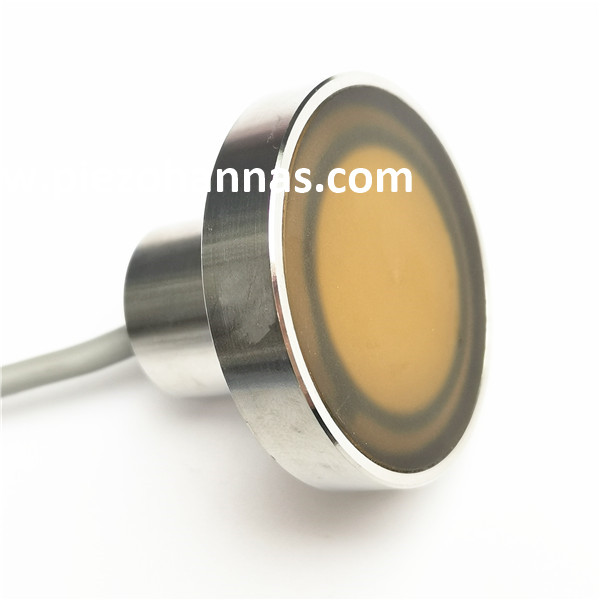

Transductor ultrasónico ADCP personalizado de 2 MHz para perfiladores de corriente Doppler acústico

Compartir con:

Transductor ultrasónico ADCP personalizado de 2 MHz para perfiladores de corriente Doppler acústico

Aplicación: Profilers de corriente Doppler acústico (ADCP)

Un perfilador de corriente doppler acústico (ADCP) es un medidor de corriente hidroacústica similar a un sonar, utilizado para medir las velocidades de corriente de agua en un rango de profundidad utilizando el efecto Doppler de las ondas de sonido dispersas de las partículas dentro de la columna de agua.

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
PHW-2M-01T
Marca del producto:
Piezohannas
Código De Producto:
PHW-2M-01T

Descripción del producto

Transductor ultrasónico ADCP personalizado para perfiladores de corriente doppler acústico

1. Introducción

Un Profiler de corriente Doppler acústico (ADCP) mide las corrientes oceánicas utilizando el principio de \"Doppler Shift. \" Si ha escuchado un silbato de tren en la distancia, está familiarizado con el efecto Doppler. A medida que el tren se acerca, el tono de silbato aumenta. A medida que el tren se aleja, el tono de silbato baja. El cambio en el tono es proporcional a la velocidad del tren.

Un perfilador de corriente doppler acústico (ADCP) es un medidor de corriente hidroacústica similar a un sonar, utilizado para medir las velocidades de corriente de agua en un rango de profundidad utilizando el efecto Doppler de las ondas de sonido dispersas de las partículas dentro de la columna de agua.

Un ADCP sigue la premisa del efecto Doppler. Emite una serie de pulsos de sonido de alta frecuencia que rebotan en partículas en movimiento en el agua. Si la partícula se aleja del instrumento, la señal de retorno está en una frecuencia más baja. Si la partícula se mueve hacia el instrumento, la señal de retorno es de mayor frecuencia. Debido a que las partículas se mueven a la misma velocidad que el agua que las lleva, se puede determinar la velocidad de la corriente del agua.

2. Parámetros técnicos:

Elementos	Parámetros técnicos		Imagen
Nombre	ADCP ultrasónico transductor		$S9U2 {E4_RO7JRP7@tg (} 2$
Modelo	PHW-2M-01T
Frecuencia	2MHz ± 5%
Distancia de detección	0.03～2m
Mínimo Lmpedance paralelo	3.5Ω ± 20％
Capacidad	5600pf ± 20％@1kHz
Sensibilidad	Voltaje emisor: 24 VPP ， Distancia: 0.3m ， Amplitud de eco: 4.5V
Operando Voltaje	Cima Voltaje＜ 150vpp
Operando La temperatura	-40～+80 ℃
Presión	≤3kilos o 0.3MPA
Ángulo	(Amplitud de rayo) Ancho de haz de media potencia@-3db: 2 ° ± 0.5 ， Ángulo agudo: 5 ° ± 1
Alojamiento Material	material compuesto
Uso	Profilers de corriente doppler acústico(ADCP)
Instalación Dimensión	Ver el dibujo de la estructura del producto
Nivel de protección	IP68
Peso	11.5g ± 5％（Longitud ： 1m）
Instrucciones de cableado	Rojo+, blanco-, negro: alambre blindado ；（El sensor de temperatura es opcional）
Curva de admisión		Diagrama de estructura del producto

Diagrama de bloques detransductor ultrasónico :

0RYJG8D (6_Q9XM%86PDG

Diagrama esquemático del sensor de temperatura:

O3`1PA5YR5%Z5`DQ1R

Transductor ultrasónico personalizado Transductores acústicos de 2MHz ADCP Medición de profundidad de transductores ultrasónicos Transductor para perfiles de corriente Doppler acústica. Transductores ultrasónicos de efecto Doppler Transductor ultrasónico piezoeléctrico de 2MHz. Transductor ultrasónico efecto Doppler Transductores submarinos piezoeléctricos de 2MHz. Transductores acústicos de ADCP piezoeléctricos Sensor de transductor de efecto doppler ultrasónico
