PHA-40-12C
Piezohannas
PHA-40-12C
Transductor ultrasónico 8m distancia de medición de nivel ultrasónico
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |

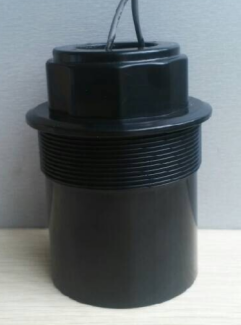

Nombre | Transductor ultrasónico para 12 m de distancia.(Tipo integrado) |
| |
Modelo | PHA-40-12C | ||
Frecuencia | 40khz ± 1.5khz | ||
Distancia de detección | 0.5~12m | ||
Mínimo Paralelo Lmpeedance | 250Ω ± 20% | ||
2000PF ± 20%@ 1khz | |||
Sensibilidad | Voltaje de conducción:700vpp,Distancia: 0.6m, Amplitud de eco:500mv | ||
-40~+ 80 ℃ | |||
≤3Kilos o 0.3MPA | |||
| (Amplitud de rayo)Ancho de haz de media potencia @ -3db: 7 ° ± 2, Ángulo afilado: 16 ° ± 4 | ||
Material de la carcasa | Utilizado en el ácido débil o entorno base débil.(ordenador personal) | ||
Uso | Ultrasónico nivel indicador,Vigilancia,Impermeable, Seguridad | ||
Parte inferior con hilo: M78 × 2 | |||
Nivel de protección | IP68 | ||
Peso | 710g ± 5% | ||
Instrucciones de cableado | Tipo integrado: Conector(3PIN, 2.54mmTerminal)Rojo +, blanco-, negro: alambre blindado; conector(3pEn, 2.0mmTerminal): Blanco, negro: sensor de temperatura (MF58); | ||

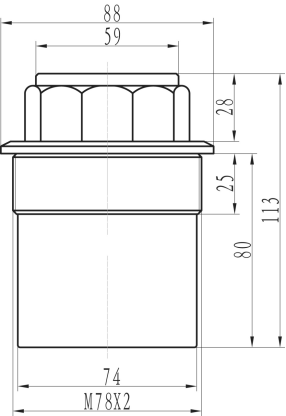

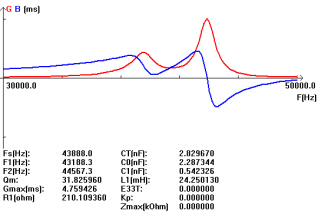

Curva de admitancia | Diagrama de la estructura del producto | ||
|
Esquema del circuito de prueba del transductor:
Transductor de medición de nivel ultrasónico
El transductor de nivel ultrasónico emite pulsos acústicos en un haz estrecho perpendicular a la cara del transductor. El transceptor de nivel mide el tiempo de propagación entre la emisión de pulsos y la recepción del ECHO para calcular la distancia desde el transductor hasta el material. Las variaciones en la velocidad de sonido debido a los cambios de temperatura dentro del rango permitido se compensan automáticamente por el sensor de temperatura integral.
ApliqueImagen de la imagen:
