PHA - 64-05C-F
Piezohannas
PHA--64-05C-F

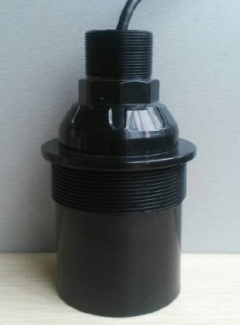

Transductor ultrasónico 64kHz para medidores de nivel ultrasónico
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | Transductor ultrasónico 64kHz (tipos divididos) |
| |
Modelo | PHA-64-05C-F | ||
Frecuencia | 49khz ± 1.5khz | ||
Distancia de detección | 0.4~5m | ||
Mínimo Paralelo Lmpeedance | 1300Ω ± 20% | ||
2550pf ± 20%@ 1khz | |||
Sensibilidad | Voltaje de conducción:700vpp,Distancia: 0.6m, Amplitud de eco:200mv | ||
-40~+ 80 ℃ | |||
≤3Kilos o 0.3MPA | |||
| (Amplitud de rayo) Ángulo de media potencia @ -3dB: 4 ° ± 2, Ángulo afilado: 10 ° ± 4 | ||
Material de la carcasa | Se puede utilizar el entorno de base débil de ácido débil (PC) | ||
Uso | Ultrasónico nivel indicador,Vigilancia,Impermeable, Seguridad | ||
El hilo de elevación:M38 × 1.5,Parte inferior con hilo: M78 × 2 | |||
Nivel de protección | IP68 | ||
Peso | 1040g ± 5% (Largo:10m) | ||
Instrucciones de cableado | Tipo separado(de cuatro cables)Rojo:transductor+、blanco: transductor-、azul,Negro: Sensor de temperatura(MF58) Tipo separado(De tres cables)Rojo:transductor+、Azul: Sensor de temperatura +、negro:Línea común- | ||

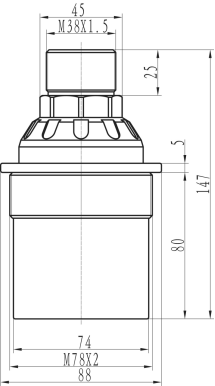

Curva de admitancia | Diagrama de la estructura del producto | ||
|
Esquema del circuito de prueba del transductor:
SCHDiagrama ematico del sensor de temperatura:
Instrucción de cable de tipo dividido:
El cable estándar es de 10 m, la señal atenuará 6dB por cada 50 m de alambre.
1. Tres instrucciones de cableado del núcleo:
Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: público -
2. Las instrucciones de cableado del núcleo:
Rojo: Transductor +
Amarillo: Transductor -
Azul, Negro: Sensor de temperatura +
Aplicación de los medidores de nivel ultrasónicos:
El medidor de nivel ultrasónico se usa para monitorear continuamente los canales de nivel en la altura de los medios líquidos, los lodos o las suspensiones en tanques y canales abiertos y cerrados. El indicador genera la información de nivel-altura en forma de una corriente de señal de 4 a 20 mA. Los límites inferior y superior del rango de medición se pueden configurar por potenciómetros en la unidad electrónica del indicador.
