PHA-64-05E
Piezohannas
PHA-64-05E
Transductor ultrasónico 64kHz para medidores de nivel ultrasónico
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | TRANSDUCTOR ULTRASONICO DE 64KHZ E TIPO |
| |
Modelo | PHA-64-05E | ||
Frecuencia | 64khz ± 5% | ||
Distancia de detección | 0.3~5m | ||
Mínimo Paralelo Lmpeedance | 600Ω ± 20% | ||
930pf ± 20%@ 1khz | |||
Sensibilidad | Voltaje de conducción: 900vpp, distancia: 0.6m, Amplitud de eco: 300mv | ||
-40~+ 80 ℃ | |||
≤3Kilos o 0.3MPA | |||
| (Amplitud de rayo)Ancho de haz de media potencia @ -3db: 8 ° ± 2, Ángulo afilado: 19 ° ± 4 | ||
Material de la carcasa | abdominales | ||
Uso | Ultrasónico nivel indicador,Vigilancia,Impermeable, Seguridad | ||
Hilo: M38 × 2 | |||
Nivel de protección | IP68 | ||
Peso | 69g ± 5%(Longitud: 20cm) | ||
Instrucciones de cableado | Tipo integrado: rojo +, blanco-, negro: alambre blindado;
| ||
Curva de admitancia | Diagrama de la estructura del producto | ||
|
Esquema del circuito de prueba del transductor:

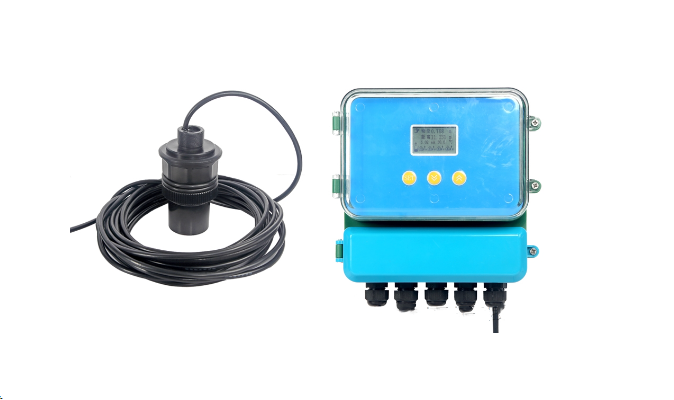

Aplicación de los medidores de nivel ultrasónicos:
El medidor de nivel ultrasónico se usa para monitorear continuamente los canales de nivel en la altura de los medios líquidos, los lodos o las suspensiones en tanques y canales abiertos y cerrados. El indicador genera la información de nivel-altura en forma de una corriente de señal de 4 a 20 mA. Los límites inferior y superior del rango de medición se pueden configurar por potenciómetros en la unidad electrónica del indicador.
Imagen de la aplicación:
Transductor ultrasónico 64kHz para medidores de nivel ultrasónico
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | TRANSDUCTOR ULTRASONICO DE 64KHZ E TIPO |
| |
Modelo | PHA-64-05E | ||
Frecuencia | 64khz ± 5% | ||
Distancia de detección | 0.3~5m | ||
Mínimo Paralelo Lmpeedance | 600Ω ± 20% | ||
930pf ± 20%@ 1khz | |||
Sensibilidad | Voltaje de conducción: 900vpp, distancia: 0.6m, Amplitud de eco: 300mv | ||
-40~+ 80 ℃ | |||
≤3Kilos o 0.3MPA | |||
| (Amplitud de rayo)Ancho de haz de media potencia @ -3db: 8 ° ± 2, Ángulo afilado: 19 ° ± 4 | ||
Material de la carcasa | abdominales | ||
Uso | Ultrasónico nivel indicador,Vigilancia,Impermeable, Seguridad | ||
Hilo: M38 × 2 | |||
Nivel de protección | IP68 | ||
Peso | 69g ± 5%(Longitud: 20cm) | ||
Instrucciones de cableado | Tipo integrado: rojo +, blanco-, negro: alambre blindado;
| ||
Curva de admitancia | Diagrama de la estructura del producto | ||
|
Esquema del circuito de prueba del transductor:
Aplicación de los medidores de nivel ultrasónicos:
El medidor de nivel ultrasónico se usa para monitorear continuamente los canales de nivel en la altura de los medios líquidos, los lodos o las suspensiones en tanques y canales abiertos y cerrados. El indicador genera la información de nivel-altura en forma de una corriente de señal de 4 a 20 mA. Los límites inferior y superior del rango de medición se pueden configurar por potenciómetros en la unidad electrónica del indicador.
Imagen de la aplicación:
