PHA-64-05F
Piezohannas
PHA-64-05F
Transductor ultrasónico 64kHz para medición de nivel ultrasónico
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | Tipo de transductor ultrasónico 64KHZ |
| |
Modelo | PHA-64-05F | ||
Frecuencia | 64khz ± 5% | ||
Distancia de detección | 0.3~5m | ||
Mínimo Paralelo Lmpeedance | 550Ω ± 20% | ||
1600pf ± 20%@ 1khz | |||
Sensibilidad | Voltaje de conducción: 900vpp, distancia: 0.6m, Echo amplitud: 200mv | ||
-40~+ 80 ℃ | |||
≤3Kilos o0.3MPA | |||
| (Amplitud de rayo)Ancho de haz de media potencia @ -3db: 8 ° ± 2, Ángulo afilado: 19 ° ± 4 | ||
Material de la carcasa | Pom | ||
Uso | Ultrasónico nivel indicador,Vigilancia,Impermeable, Seguridad | ||
Verifique el dibujo de la estructura del producto a continuación. | |||
Nivel de protección | IP68 | ||
Peso | 115g ± 5% (Largo:2metro) | ||
Instrucciones de cableado | Tipo integrado: rojo +, blanco-, negro: alambre blindado;
| ||
Curva de admitancia | Diagrama de la estructura del producto | ||
|
|
Esquema del circuito de prueba del transductor:
Aplicación de medición de nivel ultrasónico
Medición de nivel continuo en líquidos y sólidos con sensores de nivel ultrasónico.
La medición de nivel ultrasónico con sensores prosónicos proporciona medición continua, sin contacto y de nivel sin mantenimiento de fluidos, pastas, lodos y polvorientos a materiales a granel gruesos. La medición no se ve afectada por la constante dieléctrica, la densidad o la humedad y que también se ve afectada por la acumulación debido al efecto autolimpiante de los sensores. Echa un vistazo a la amplia gama de dispositivos Prosonic para la medición de nivel ultrasónico y haga clic en el botón de abajo.

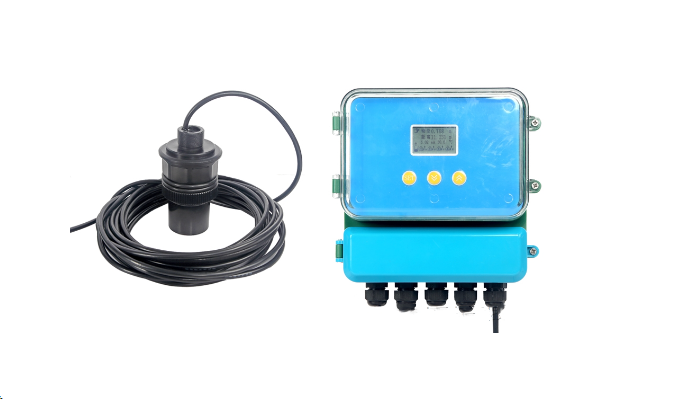

Imagen de aplicación
