Transductor ultrasónico 60kHz para medidor de flujo de gas ultrasónico
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | 64khz Transductor ultrasónico |
| |
Modelo | PHA-64-05G | ||
Frecuencia | 64khz ±5% | ||
Distancia de detección | 0.3～5m | ||
Mínimo Paralelo Lmpeedance | Ω ± 20％ | ||
PF ± 20％@ 1khz | |||
Sensibilidad | |||
-40～+ 80 ℃ | |||
≤3Kilos o 0.3MPA | |||
| Emisión de alto ángulo | ||
Alojamiento Material | Pom | ||
Uso | Medidor de flujo de gas ultrasónico | ||
M20 * 1.5 | |||
Nivel de protección | IP68 | ||
Peso | 80g ± 5％ | ||
Instrucciones de cableado | Interfaz Tipo: Rojo: Transductor +, Blanco: Transductor -, Negro: Alambre de blindaje(El sensor de temperatura es opcional) | ||

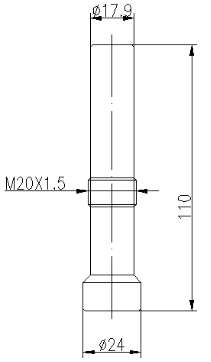

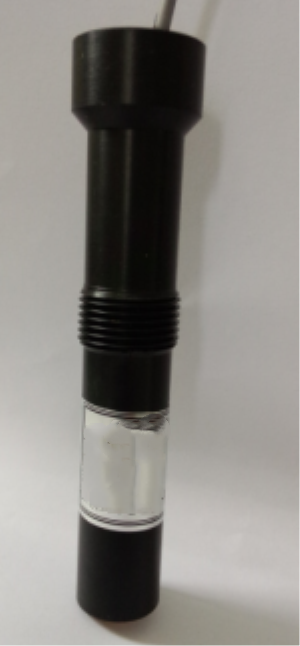

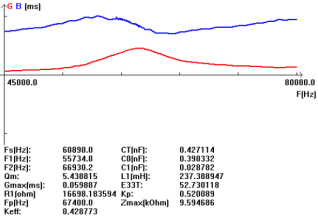

Curva de admitancia | Diagrama de la estructura del producto | ||
| | ||
Diagrama de bloques de transductor de distancia ultrasónica:
Diagrama esquemático del sensor de temperatura. (Modelo: MF58_502F3470):
Instrucción de cable de tipo integrado:
1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: Transductor -
Negro: blindaje
2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)
Rojo y negro son el cableado del sensor de temperatura.
Tipo de división: cable de 10 m estándar, con cada 50 m adicionales de cable, la atenuación de la señal es 6dB
Instrucciones de cableado de tres núcleos:
Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: Public-
Instrucciones de cableado de cuatro núcleos:
Rojo: Transductor +
Amarillo: Transducidor-
Azul, negro: sensor de temperatura
¿Qué entra en la realización de un transductor?
El componente principal de un transductor de profundidad es el elemento piezocerámico. Es la parte que convierte los pulsos eléctricos en ondas de sonido, y cuando vuelven los ecos, el elemento piezocerámico convierte las ondas de sonido de nuevo en energía eléctrica. Los elementos piezocerámicos son los más a menudo en forma de disco, pero también pueden estar en forma de una barra o un anillo. Un transductor puede contener un elemento o una serie de elementos relacionados con una matriz. Un transductor está formado por seis componentes separados:
