PHA-34-12C-F
Piezohannas
PHA-34-12C-F

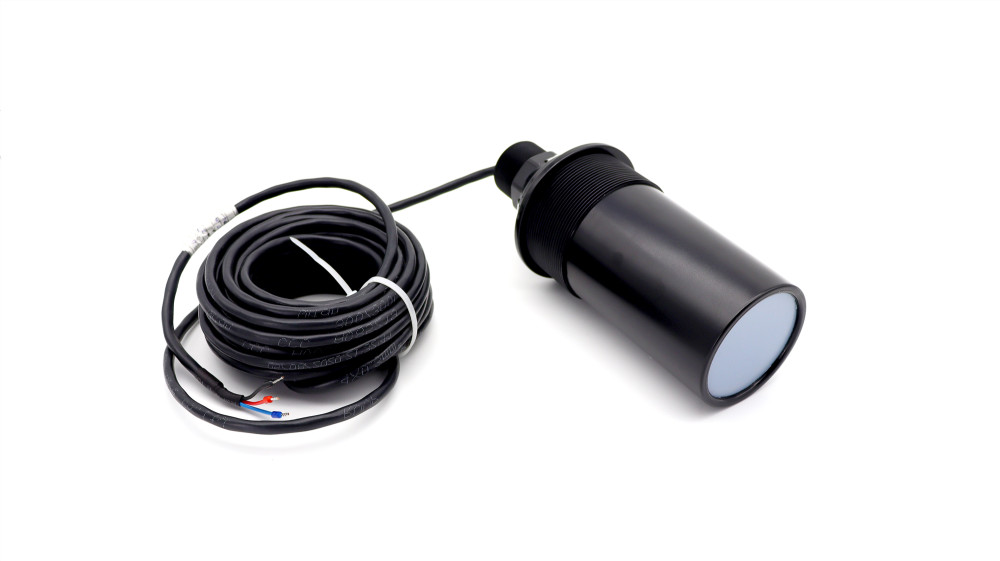

Transductor ultrasónico impermeable sin contacto para medición de nivel
Especificación:
Elementos | Parámetros técnicos | Imagen | |
Nombre |
| ||
Modelo | PHA-34-12C-F | ||
Frecuencia | 34khz ± 5% | ||
Distancia de detección | 0.5~12m | ||
Mínimo paralelo lmpeedance | 550Ω ± 20% | ||
7100pf ± 20%@ 1khz | |||
Sensibilidad | carga dvoltaje de riving:650vpp,Distancia: 0.6m、Amplitud de eco:370mv | ||
-40~+ 80 ℃ | |||
≤3Kilos o0.3MPA | |||
(Amplitud de rayo) Ancho de haz de media potencia@ -3db: 8 ° ± 10%, Ángulo agudo:19 ° ± 10% | |||
Material de la carcasa | abdominales | ||
uso | Calibrador de nivel ultrasónico, anti-colisión ultrasónica, telegría ecterónica | ||

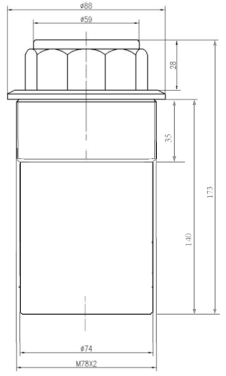

Comprobación del diagrama de estructura del producto a continuación | |||
Nivel de protección | IP68 | ||
Peso | 1200g ± 5% | ||
Instrucciones de cableado | Split (4-Wire): Rojo: Transductor +, blanco: Transductor -, Azul: Alambre de sensor de temperatura negro (MF58); Split (Three-Wire): Rojo: Transductor +, Azul: Sensor de temperatura +, Negro: Público -; | ||

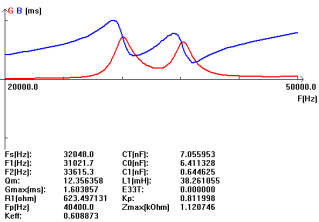

Curva de admitancia | Diagrama de la estructura del producto | ||
|
Aplicación de medición de nivel ultrasónico:
La medición de nivel ultrasónico con sensores ultrasónicos proporciona medición continua, sin contacto y de nivel sin mantenimiento de fluidos, pastas, lodos y polvorientos a materiales a granel gruesos. La medición no se ve afectada por la constante dieléctrica, la densidad o la humedad y que también se ve afectada por la acumulación debido al efecto autolimpiante de los sensores. Echa un vistazo a la amplia gama de dispositivos Prosonic para la medición de nivel ultrasónico y haga clic en el botón de abajo.
El método ultrasónico es una solución probada, así como una solución rentable para la medición de nivel en líquidos y sólidos a granel. Los instrumentos están disponibles como versiones compactas o separadas. Este principio de medición se caracteriza por una fácil planificación y montaje, la puesta en servicio rápida y segura, una larga vida útil y los costos de mantenimiento reducidos. Las aplicaciones típicas incluyen medios abrasivos y agresivos, incluso en condiciones ambientales aproximadas.
