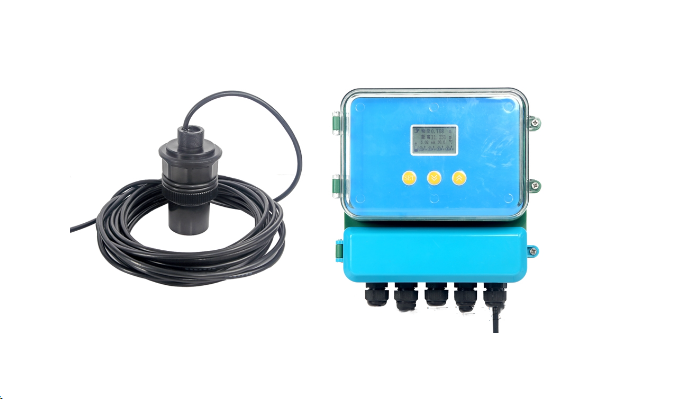

Transductor ultrasónico 200kHz para sensores de nivel ultrasónico

200khz | 8 ° | 0.10 ~ 1.5m | utilizado para el sensor de distancia ultrasónico, medidor de nivel ultrasónico, monitoreo, a prueba de choques,
Seguridad, buscador de rango ultrasónico, sensor ultrasónico para objetos detectados sin contacto, etc.

Acerca de Transductor de distancia ultrasónica, podemos ofrecer 14kHz 22KHZ 40KHZ 50KHZ 75KHZ 80KHZ 125KHZ 200KHZ 300KHZ 400KHZ En cuanto a la frecuencia resonante, también podemos acordar la personalización.
Estado de Disponibilidad:
Cantidad:
  • PHA-200-01A

  • Piezohannas

  • PHA-200-01A

Transductor ultrasónico 200kHz para sensores de nivel ultrasónico


Especificación:


Elementos

Parámetros técnicos

Imagen

Nombre

200 kHz transductor

Transductor ultrasónico 200kHz para sensores de nivel ultrasónicoTransductor ultrasónico 200kHz para sensores de nivel ultrasónico


Modelo

PHA-200-01A

Frecuencia

200khz ±5%

Distancia de detección

0.101.5m

Mínimo

Paralelo Lmpeedance

1005Ω ± 20

Capacidad

730pf ± 20@ 1khz

Sensibilidad

Voltaje de conducción850vppDistancae:0.3m

Amplitud de eco40mechón

Operando

Voltaje

Cima Voltaje<1000VPP

Operando

Temperatura

-40+ 80 ℃

Presión

≤3kilos o 0.3MPA

Ángulo

(Amplitud de rayo)Ancho de haz de media potencia @ -3db: 8 ° ± 2,

Ángulo afilado: 17 ° ± 4

Alojamiento Material

Pom

Uso

Ultrasónico nivel indicador,Vigilancia,Impermeable,

Seguridad

Instalación

Dimensión

TALLA14 * 20

Nivel de protección

IP68

Peso

9g ± 5% (Largo25cm

Instrucciones de cableado

Interfaz integradaRojo +Blanco-Negro: Alambre blindado

Predeterminado: sin sensor de temperatura

Curva de admitancia

Diagrama de la estructura del producto

Ht1b {z6o8} v7pl1iavw18wv



) Qxzga5w] mg {tkzj8fv2e @ e


Solicitud de sensores de nivel ultrasónico:


Los sensores de nivel ultrasónico funcionan por el principio \"Time Of Flight \" usando la velocidad del sonido. El sensor emite un pulso de alta frecuencia, generalmente en el rango de 20 kHz a 200 kHz, y luego escucha el eco. El pulso se transmite en un cono, generalmente alrededor de 6 ° en el ápice. El pulso impacta la superficie de nivel y se refleja nuevamente al sensor, ahora actuando como receptor, y luego al transmisor para el procesamiento de la señal.



Imagen de medición de nivel:


Transductor ultrasónico 200kHz para sensores de nivel ultrasónico
