Transductor ultrasónico 200kHz para medición de flujo de gas

Transductor ultrasónico para medidor de flujo de gas ultrasónico
Estado de Disponibilidad:
Cantidad:
  • PHA-200-01G

  • Piezohannas

  • PHA-200-01G

Transductor ultrasónico 200kHz para medición de flujo de gas


Elementos

Parámetros técnicos

Imagen

Nombre

200 kHzultrasónicotransductor

52rbxs1x {0 {365vuvlagoa

Modelo

PHA-200-01G

Frecuencia

200khz ±5%

Distancia de detección

0.101.5m

Mínimo

Paralelo Lmpeedance

900Ω ± 20

Capacidad

600pf ± 20@ 1khz

Sensibilidad


Operando

Voltaje

Cima Voltaje1000 VPP

Operando

Temperatura

-40+ 80 ℃

Presión

≤3Kilos o 0.3MPA

Ángulo

(Amplitud de rayo) Ancho de haz de media potencia@ -3db: 6 ° ± 2

Ángulo agudo:16 ° ± 4

Alojamiento Material

acero inoxidable

Uso

Medidor de flujo de gas ultrasónico

Instalación

Dimensión

hiloM18 * 1.5

Nivel de protección

IP68

Peso


Instrucciones de cableado

integratTipo de edconectorRojo +Blanco-Negro: Alambre blindado

El sensor TEMP es opcional

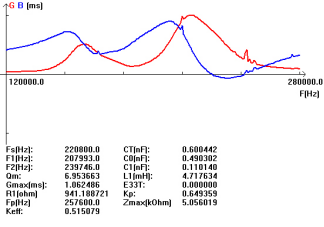

Curva de admitancia

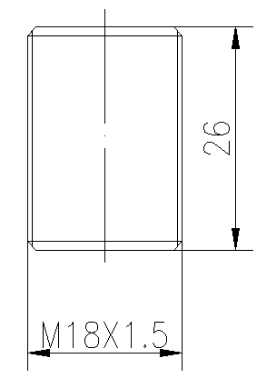

Diagrama de la estructura del producto

9wfx (dowbs3sshz_1w]] 1fc

9tie8w {0ta8% 6s4 [i71m36



Diagrama de bloques deTransductor ultrasónico:


0ryjg8d (6_q9xm% 86pdg



Diagrama esquemático del sensor de temperatura:

O3`1pa5yr5% z5`dq1r


Instrucción de cable de tipo integrado:

1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)

Rojo: Transductor +

Blanco: Transductor -

Negro: blindaje

01

2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)

02

Rojo y negro son el cableado del sensor de temperatura.
