PHA-200-01k
Piezohannas
PHA-200-01K

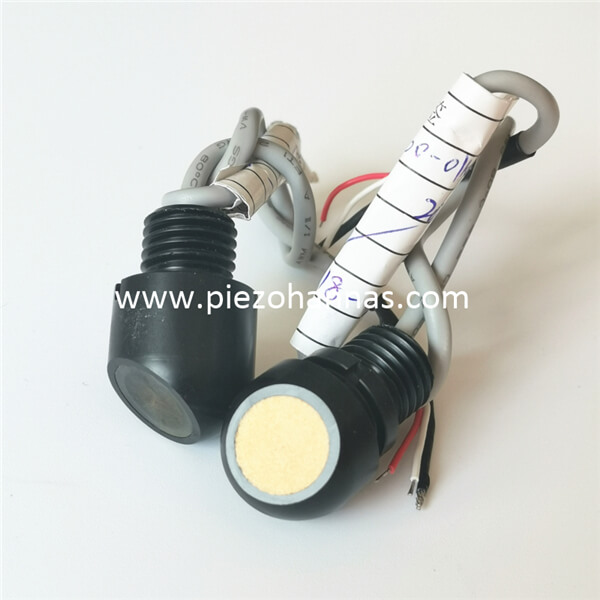

Vane de viento del transductor ultrasónico de 200 kHz para la atentamiento ultrasónico
Elementos | Parámetros técnicos | Imagen | |
Nombre | 200 kHz Transductor ultrasónico |
| |
Modelo | PHA-200-01k | ||
Frecuencia | 200khz ±5% | ||
Distancia de detección | 0.10~1.5m | ||
Mínimo Paralelo Lmpeedance | 2300Ω ± 20% | ||
370pf ± 20%@ 1khz | |||
Sensibilidad | Voltaje de conducción:800vpp,Distancia0.3m, Echo ampludecept25mv | ||
-40~+ 80 ℃ | |||
≤3Kilos o 0.3MPA | |||
| (Amplitud de rayo) Anchura de haz de media potencia @ -3db: 10 ° ± 2, Ángulo afilado: 23 ° ± 4 | ||
Alojamiento Material | Pom | ||
Uso | anemorumbómetro, caudalería | ||
hilo:M12 * 1.5 | |||
Nivel de protección | IP68 | ||
Peso | 10g ± 5% (largo:10cm) | ||
Instrucciones de cableado | integratTipo de ed:Rojo +,Blanco-,Negro: Alambre blindado(Predeterminado: Sinsensor de temperatura) | ||
Curva de admitancia | Diagrama de la estructura del producto | ||
|
|
Diagrama de bloques del transductor ultrasónico:
Diagrama esquemático del sensor de temperatura:
Instrucción de cable de tipo integrado ::
1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: Transductor -
Negro: blindaje
2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)
Rojo y negro son el cableado del sensor de temperatura.

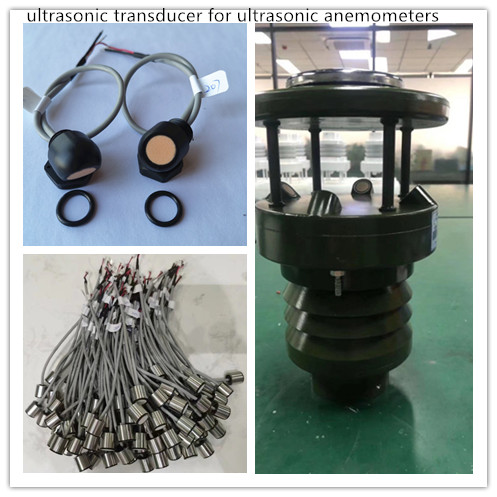

Solicitud de WeterStation Ultrasonic:
El instrumento de la estación meteorológica ultrasónica es el único sensor de clima todo en uno que calcula la velocidad y la dirección aparentes de la velocidad y la dirección, la presión barométrica, la temperatura del aire, la humedad relativa, el punto de rocío y la temperatura del enfriamiento del viento. Con la brújula interna opcional y el sistema de posicionamiento global, la velocidad y la dirección del viento verdaderos también se pueden calcular. La carcasa compacta estabilizada UV es totalmente impermeable y resistente a los productos químicos. Por lo general, el cuerpo principal del sensor de dirección del viento adopta la estructura mecánica de la veleta.
SolicitudImagen deWeterStation Ultrasonic
