PHA-125-WO
Piezohannas
PHA-125-WO
Transductor ultrasónico 125kHz para medidores de flujo de agua
Elementos | Parámetros técnicos | Imagen | |
Nombre | Transductor ultrasónico 125kHz |
| |
Modelo | PHA-125-WO | ||
Frecuencia | 125khz ± 5% | ||
Distancia de detección | 0.15 ~ 2m | ||
Mínimo Paralelo Lmpeedance | 700Ω ± 20% | ||
Capacidad | 800pf ± 20%@ 1khz | ||
Sensibilidad | Voltaje de conducción:750vpp,Distancia: 0.3m, Amplitud de eco:110 mv | ||
Operando Voltaje | Cima Voltaje<800 VPP | ||
Operando Temperatura | -40~+ 80 ℃ | ||
Presión | ≤3Kilos o 0.3MPA | ||
Ángulo | (Amplitud de rayo) Ancho de haz de media potencia @ -3db:5.7 ° ± 1, Ángulo afilado: 13.6 ° ± 2 | ||
Material de la carcasa | PVDF | ||
Uso | Medida de distancia | ||
Instalación Dimensión | IP68 | ||
Nivel de protección | 40 g ± 5%(Largo:10m)
| ||
Peso | Interfaz integrada:Rojo +,Blanco-,Negro: Alambre blindado (Predeterminado: sin sensor de temperatura)
| ||

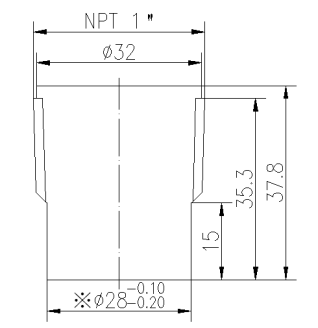

Curva de admitancia | Diagrama de la estructura del producto | ||
|
Diagrama de bloques del transductor ultrasónico:
Diagrama esquemático del sensor de temperatura:
Instrucción de cable de tipo integrado:
1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: Transductor -
Negro: blindaje
2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)
Rojo y negro son el cableado del sensor de temperatura.
Aplicación de los medidores de flujo de agua:
Un medidor de flujo de agua es un instrumento capaz de medir la cantidad de agua que pasa a través de una tubería. Varias tecnologías de medidores de flujo de agua están disponibles para la selección, dependiendo de las aplicaciones de medición de agua, los términos presupuestarios y los requisitos de mantenimiento. Cada uno de estos tipos de medidores de flujo de agua tiene un principio único de operación, costo total de propiedad y beneficios específicos de la aplicación.
