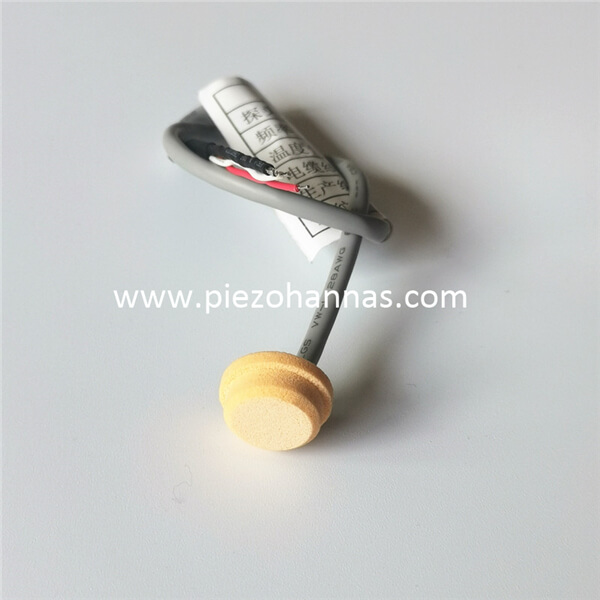

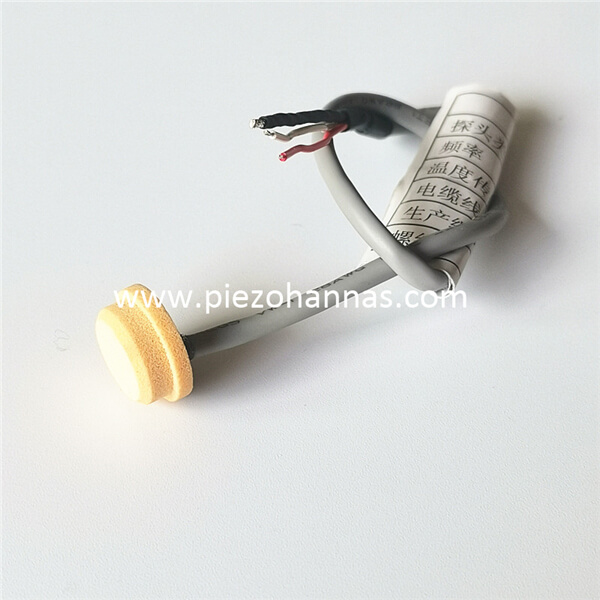

Transductor piezoeléctrico ultrasónico de 200Khz para caudalímetro de gas ultrasónico

Compartir con:

Transductor piezoeléctrico ultrasónico de 200Khz para caudalímetro de gas ultrasónico

Transductor ultrasónico para medidor de flujo de gas ultrasónico

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
Phal-200-01p
Marca del producto:
Piezohannas
Código De Producto:
PHAL-200-01P

Descripción del producto

Transductor piezoeléctrico ultrasónico de 200kHz para medidor de flujo de gas ultrasónico

Parámetros técnicos:

Elementos	Parámetros técnicos		Imagen
Nombre	200 kHz transductor ultrasónico
Modelo	PhAL-200-01P
Frecuencia	200kHz ±5%
Distancia de detección	0.10～1M
Lmpedance paralelo mínimo	460Ω ± 20％
Capacidad	700PF ± 20％@1kHz
Sensibilidad	cargar Drivingvoltage:：800VPP，Distancia:0.3m， Amplitud de eco:7MV
Operando Voltaje	Cima Voltaje＜1000VPP
Operando La temperatura	-40～+80 ℃
Presión	≤3Kilos o 0.3MPA
Ángulo	(Amplitud de rayo) Ancho de haz de media potencia@-3db:10.5° ±10%， Ángulo agudo:24.9° ±10%
Material de la carcasa
uso	medidor de flujo de gas ultrasónico
Nivel de protección	IP68
Peso	5.5G ± 5％（Longitud de cable：30cm）
Instrucciones de cableado	interfaz: rojo: transductor +, blanco: transductor -, negro: alambre blindado, (el sensor de temperatura es opcional)

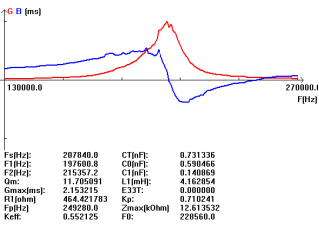

Curva de admisión		Diagrama de estructura del producto

Diagrama de bloques de transductor de distancia ultrasónica :

0RYJG8D (6_Q9XM%86PDG

Diagrama esquemático del sensor de temperatura (Modelo: MF58_502F3470):

O3`1PA5YR5%Z5`DQ1R
Instrucción de cable de tipo integrado:
1. Instrucción de cableado del transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: transductor -
Negro: blindaje

2. Instrucción del cable del sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)

El rojo y el negro son el cableado del sensor de temperatura

Tipo de división: Cable estándar de 10 m, con cada cable adicional de 50 m, la atenuación de la señal es de 6dB

Instrucciones de cableado de tres núcleos:

Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: público-

Instrucciones de cableado de cuatro núcleos:

Rojo: Transductor +
Amarillo: transductor-
Azul, negro: sensor de temperatura

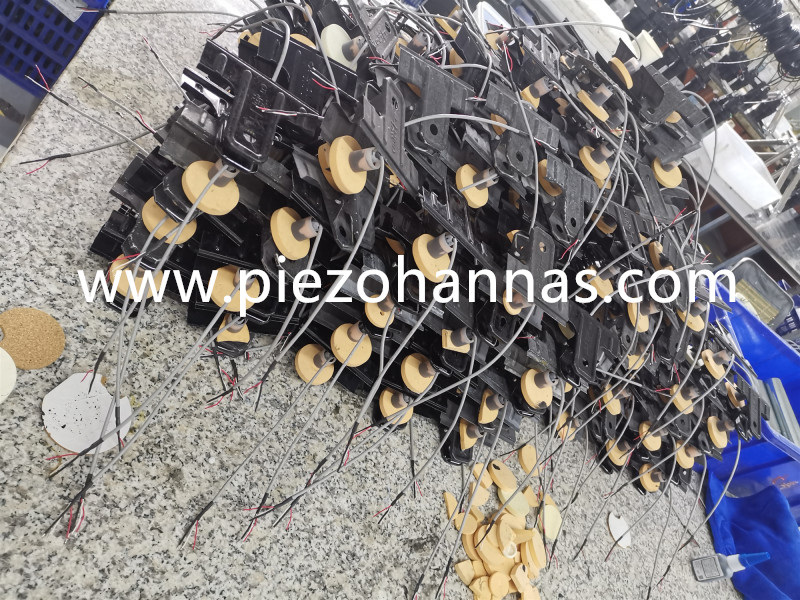

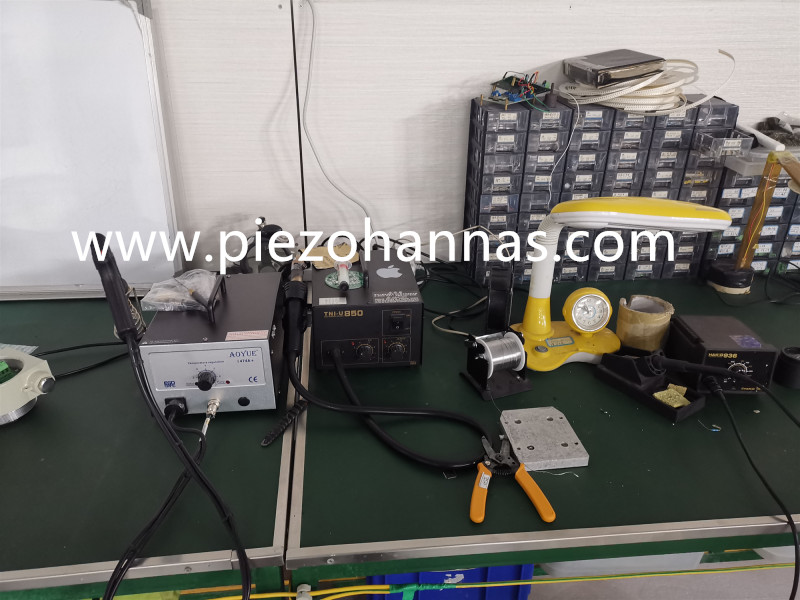

Departamento de producción :

生产机器 (2)
