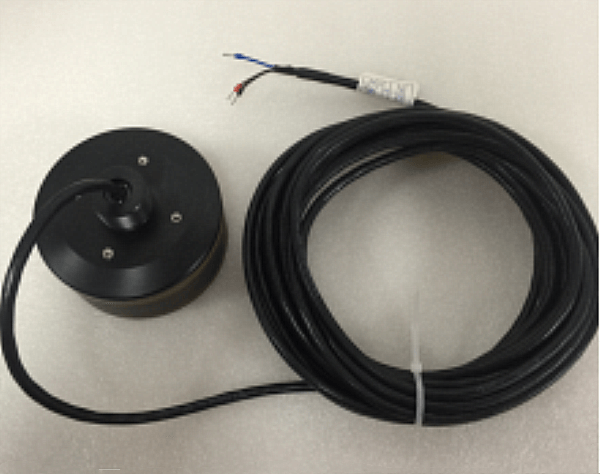

Transductor piezoeléctrico ultrasónico ADCP de 650 KHz para perfilador de corriente Doppler acústico

Compartir con:

Transductor piezoeléctrico ultrasónico ADCP de 650 KHz para perfilador de corriente Doppler acústico

Solicitud: Méter de flujo ultrasónico, buscador de rango submarino

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
PHW-650-03B
Marca del producto:
Piezohannas
Código De Producto:
PHW-650-03B

Descripción del producto

650kHz ADCP Transductor piezográfico ultrasónico para perfilador de corriente doppler acústico

Parámetros técnicos:

Elementos	Parámetros técnicos		Imagen
Nombre	650kHz transductor ultrasónico
Modelo	PhW-650-03b
Frecuencia	650kHz ±5%
Detección de distancia	0.3～30m
Lmpedance paralelo mínimo	10Ω ± 20％
Capacidad	7000pf ± 20％@1kHz
Sensibilidad	drivingvoltage：24 V、Distancia:0.3m、Amplitud de eco:3000 MV
Operando Voltaje	Cima Voltaje＜500VPP
Operando La temperatura	-40～+80 ℃
Presión	≤10Kilos o 1MPA
Ángulo	(Amplitud de rayo) Ancho de haz de media potencia@-3db:2.5 ° ±10%， Ángulo agudo:5.8 ° ±10%
Material de la carcasa	material compuesto
uso	medidor de flujo ultrasónico， buscador de rango submarino
Instalación Dimensión	Ver Dibujo de estructura del producto para más detalles
Nivel de protección	IP68
Peso	680G ± 5％（Longitud de cable：10m）
Instrucciones de cableado	Azul: transductor +, negro: transductor -, amarillo: blindaje; (sensor de temperatura es opcional)
Curva de admisión		Diagrama de estructura del producto

Diagrama de bloques de transductor ultrasónico :

0RYJG8D (6_Q9XM%86PDG

Diagrama esquemático del sensor de temperatura (Modelo: MF58_502F3470):

O3`1PA5YR5%Z5`DQ1R
Instrucción de cable de tipo integrado:

1. Instrucción de cableado del transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: transductor -
Negro: blindaje

2. Instrucción del cable del sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)

El rojo y el negro son el cableado del sensor de temperatura

Tipo de división: Cable estándar de 10 m, con cada cable adicional de 50 m, la atenuación de la señal es de 6dB

Instrucciones de cableado de tres núcleos:

Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: público-

Instrucciones de cableado de cuatro núcleos:

Rojo: Transductor +
Amarillo: transductor-
Azul, negro: sensor de temperatura
