PHA-49-08C
Piezohannas
PHA-49-08C

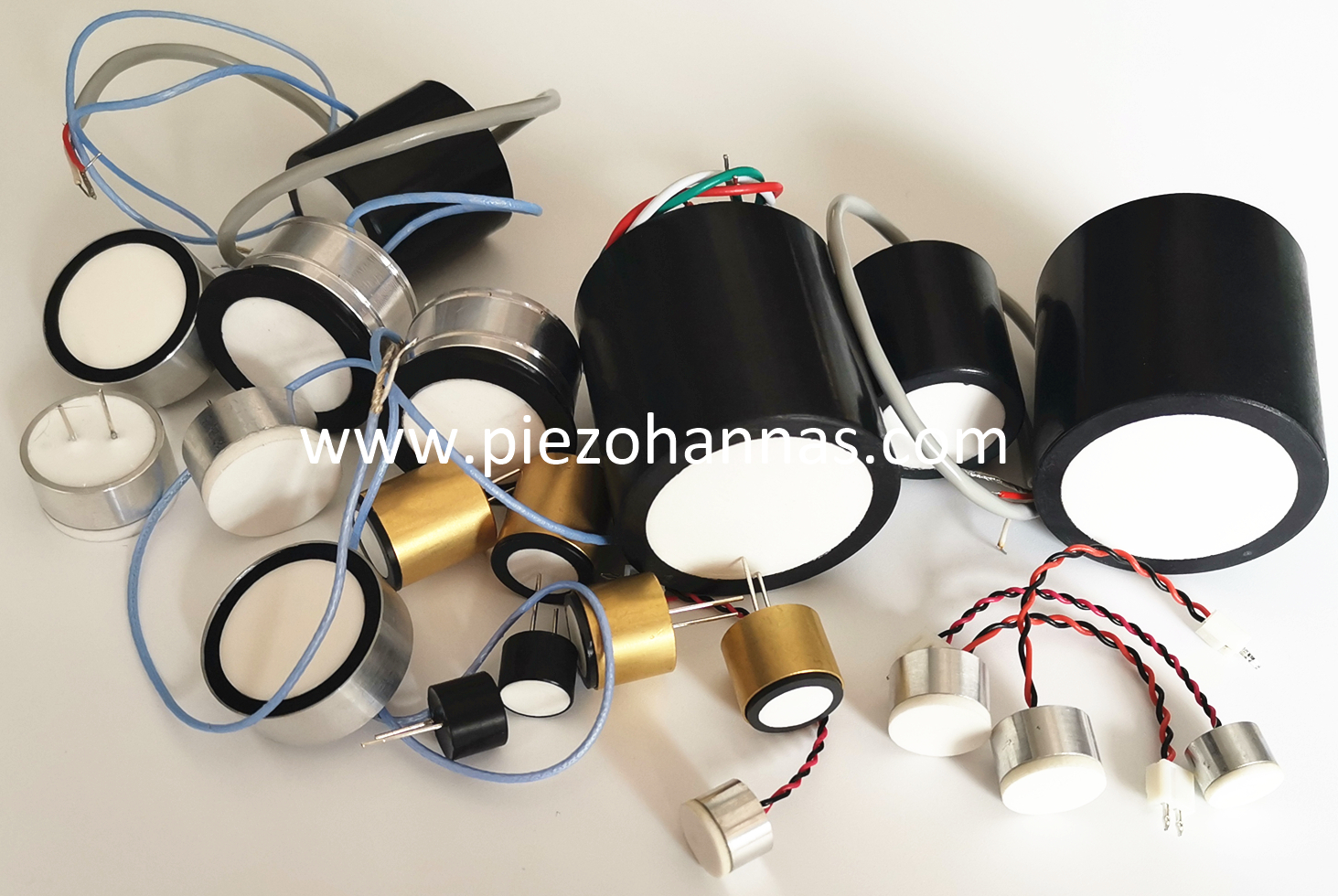

Transductor piezoeléctrico transductor ultrasónico de 50kHz para el anti-colisión ultrasónica
Especificación:
Elementos | Parámetros técnicos | Imagen | |
Nombre | 49 kHz transductor ultrasónico |
| |
Modelo | PhA-49-08C | ||
Frecuencia | 49kHz ±5% | ||
Distancia de detección | 0.4～8m | ||
Lmpedance paralelo mínimo | 260Ω ± 20％ | ||
1800pf ± 20％@1kHz | |||
Sensibilidad | carga dvoltaje de rives：840VPP，Distancia:0.6m， Amplitud de eco:480mv | ||
-40～+80 ℃ | |||
≤3Kilos o 0.3MPA | |||
(Amplitud de rayo) Ancho de haz de media potencia@-3db: 5 ° ±10%， Ángulo agudo:13 ° ±10% | |||
Material de la carcasa | abdominales | ||
uso | |||
Nivel de protección | IP68 | ||
Peso | 610g ± 5％ | ||
Instrucciones de cableado | Interfaz integrada (3pin, terminal de 2.54 mm): rojo positivo, negro negativo, alambre de escudo negro; Interfaz (3pin, terminal de 2.0 mm): blanco y negro para alambre del sensor de temperatura (MF58); | ||
Curva de admisión | Diagrama de estructura del producto | ||
|
| ||
Anti colisión ultrasónicaSolicitud :
El sistema de dispositivos anti colisión ultrasónicos funciona en el principio de las ondas de ultrasonido. El emisor de sonido y el detector de sonido están sintonizados con la misma frecuencia de sonido de 40 kHz. Cuando el transmisor envía una explosión de sonido ultrasónico, se refleja en las paredes de la grúa y el receptor lo detecta y activa una señal de alarma y se detiene o reduce la velocidad de la grúa. El tiempo que se toma después de la explosión se envía y recibe y con la velocidad de la distancia de sonido se calcula. Hay una pantalla que muestra la distancia en metros. Si el obstáculo está en el rango, al girar la perilla, el rango de retransmisión se puede ajustar y otro relé se puede ajustar presionando directamente el interruptor. Por lo tanto, si dos grúas están fuera de rango, operarán a la velocidad normal. La distancia de detección es ajustable de 0.01m a 5 metros. El dispositivo está diseñado para aplicaciones de grúas y es adecuado para trabajar durante 24x7 horas. Este producto no requiere un dispositivo de apunte láser.
¿Qué entra en la creación de un transductor?
El componente principal de un transductor de profundidad es el elemento piezocerámico. Es la parte que convierte los pulsos eléctricos en ondas de sonido, y cuando el Los ecos regresan, el elemento piezocerámico convierte las ondas de sonido en energía eléctrica. Los elementos piezocerámicos a menudo están en forma de disco, pero también pueden tener la forma de una barra o un anillo. Un transductor puede contener un elemento o una serie de elementos vinculados juntos llamado matriz. A El transductor está compuesto por seis componentes separados.
