PHA-40-12C-FB
Piezohannas
PHA-40-12C-FB

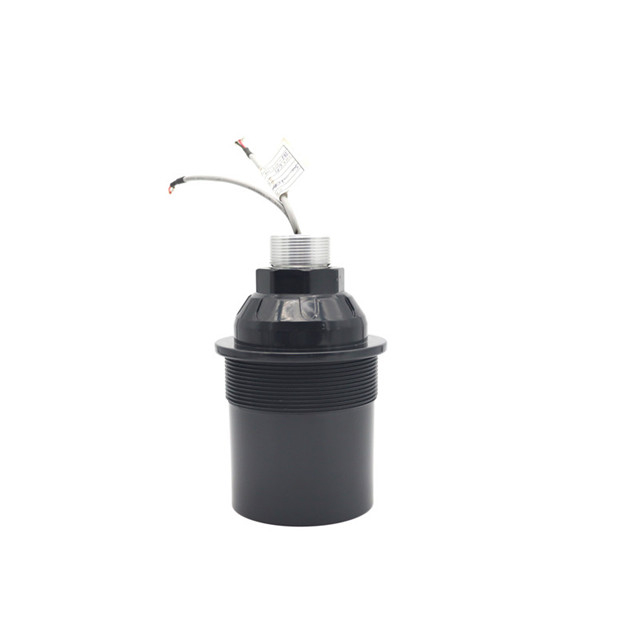

Transductor piezoeléctrico transductor ultrasónico de 40 kHz para medidor de nivel ultrasónico
Especificación:
Elementos | Parámetros técnicos | Imagen | |
Nombre | Transductor anticorrosivo de 40 kHz |
| |
Modelo | PhA-40-12C-FB | ||
Frecuencia | 40 kHz ±5% | ||
Distancia de detección | 0.5~12m | ||
Mínimo Lmpedance paralelo | 200Ω ± 20% | ||
3200pf ± 20%@1kHz | |||
Sensibilidad | Voltaje de conducción:700VPP,Distancia:0.6m, Amplitud de eco:470 mv | ||
-40~+80 ℃ | |||
≤3kilos o 0.3MPA | |||
| (Amplitud de rayo) Ancho de haz de media potencia@-3db: 7 ° ±10%, Ángulo agudo: 16 ° ±10% | ||
Alojamiento Material | abdominales | ||
Uso | Ultrasónico nivel medir,Vigilancia,A prueba de accidentes, Seguridad | ||
Nivel de protección | IP68 | ||
Peso | 750G ± 5% | ||
Instrucciones de cableado | integrattipo ed:conector(3PIN, 2.54 mm Terminal) :Rojo+,Blanco-,Negro: alambre blindado;conector(3PEn 2.0 mm Terminal):blanco negro:sensor de temperatura(MF58); | ||
Curva de admisión | Diagrama de estructura del producto | ||
|
Aplicación de medición de nivel ultrasónico:
In ultrasónico sin contacto Medición de nivel, el sensor emite pulsos ultrasónicos en la dirección del medio, lo que luego los refleja hacia atrás.El tiempo transcurrido desde la emisión hasta la recepción de las señales es proporcional al nivel en el tanque. Los sensores ultrasónicos son ideales para aplicaciones estándar simples, ambos para líquidos y para sólidos.
Circuito de conducción:
