Transductor piezoeléctrico de tubo piezoético PZT5A para transductor acústico

Compartir con:

Transductor piezoeléctrico de tubo piezoético PZT5A para transductor acústico

Dimensiones: OD25 * ID21x15mm
Material: Material PZT5A

Aplicaciones: Comunicaciones submarinas, acústica submarina, sonar.

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
PT1000K189
Marca del producto:
Piezohannas
Código De Producto:
PT1000K189

Descripción del producto

Transductor piezoeléctrico de tubo piezoético PZT5A para transductor acústico

Wuhan piezohannas tech.co., Ltd es un fabricante de cerámicas piezoeléctricas, transductores ultrasónicos y algunas otras deivencias ultrasónicas con fuerza de tecnología sólida. Con un sistema de gestión de calidad y sector de investigación y desarrollo, nuestros productos se utilizan ampliamente en la mayoría de las aplicaciones.

Transductor de tubos piezoeléctricos

Transductor de cilindro piezocerámico

Tubo de piezómetro piezoeléctrico

TUBO DE CERAMICS PIEZO DESCRIPCIÓN:

Material: PZT5A

Dimensiones: OD 25mm, id21mm, altura 15mm

Frecuencia radial FR: 39kHz ± 5%

Coeficiente de acoplamiento electromecánico K31:> 0.35

Pérdida dieléctrica TG δ: <2.00

Capacitancia estática CS: 12400PF ± 20%

Tamaño estándar del tubo piezo:

Diámetro: 5.0 - 100mm
Grosor de la pared: 1 - 10mm
Altura: 2.5 - 50mm

Valor típico del rendimiento de los materiales\"Soft \" PZT:

\"Soft \" Materiales PZT	El tipo de material suave.
Propiedades			PSNN-5	PLIS-51	PZT-51	PZT-52	PZT-53	PZT-5H	PZT-5X
Constante dieléctrica	ɛtr3		1600	2000	2200	2400	2600	3200	4500
Factor de acoplamiento	Kp		0.6	0.62	0.62	0.63	0.64	0.68	0.7
	K31		0.35	0.35	0.35	0.35	0.36	0.38	0.4
	K33		0.68	0.7	0.68	0.7	0.7	0.76	0.77
	Kt		0.5	0.52	0.5	0.5	0.5	0.52	0.53
Coeficiente piezoeléctrico	D31	10-12m / v	-170	-197	-186	-204	-227	-275	-300
	D33	10-12m / v	400	450	500	520	550	620	750
	g31	10-3vm / n	-12	-11.1	-9.6	-9.8	-9.9	-9.7	-7.5
	G33	10-3vm / n	28	25.4	25.6	24.5	23.9	22	18.8
Coeficientes de frecuencia	Notario público		2000	1920	1980	1980	1960	1900	1960
	N1		1466	1407	1451	1451	1437	1393	1437
	N3		1825	1925	1900	1900	1755	1550	1800
	Nuevo Testamento		2100	2100	2150	2150	2150	2100	2200
Coeficiente de cumplimiento elástico	SE11	10-12m2 / n	16.6	18	16.7	17	17.4	18	19
Factor de calidad machanical	QM		85	80	80	75	75	70	65

Factor de pérdida dieléctrica	Tg δ	%	2	2	2	2	2	2	2
Densidad	ρ	g / cm3	7.5	7.5	7.6	7.6	7.6	7.5	7.5
Temperatura curie	Tc	° C	350	345	270	270	270	230	165
El módulo de Young	Ye11	<109n / m2	60	56	60	59	57.5	56	53
Relación venenosa			0.36	0.36	0.36	0.36	0.36	0.36	0.39

Aplicación de transductor acústico subacuático:

Submarino transductor acústico configurado para emitir una baja frecuencia de banda ancha de la señal acústica. El transductor acústico subacuático incluye una tapa en la forma de un cilindro cerrado en un lado y abierto en el otro lado. Un operativo placa piezoeléctrica en flexión está fijado en la base del cilindro fuera del cilindro. La cavidad interior definida por el cilindro está abierto libremente hacia el medio exterior en el que las ondas acústicas son para ser emitida. Para las dimensiones idénticas, el transductor acústico subacuático hace que sea posible disminuir una frecuencia central de emisión y para aumentar el ancho de banda.

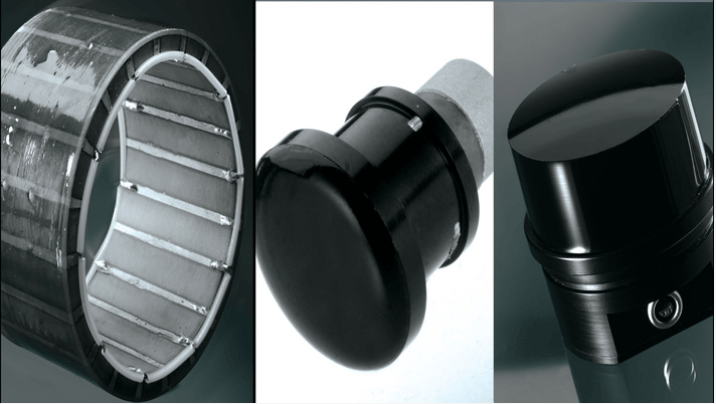

Submarina acústica del transductor Image:

Material PZT Cilindro piezocerámico para transductor acústico submarino

Cilindro piezocerámico PZT5A Transductor de cilindro piezocerámico Cilindro piezoeléctrico PZT5A Tubo de piezómetro PZT5A Transductor piezoeléctrico de tubo piezo. Transductor piezoeléctrico de tubo piezometer. Tubo de piezómetro para transductor acústico. Transductor piezoeléctrico de tubo PZT Tubo piezo para transductor acústico. Tubo piezocerámico para transductor acústico.
