PT1000K189
Piezohannas
PT1000K189
Transductor piezoeléctrico de tubo de cerámica piezoe para acústica subacuática
Wuhan piezohannas tech.co., LTD es un fabricante de cerámicas piezoeléctricas, transductores ultrasónicos con fuerza de tecnología sólida. Con un sistema de gestión de calidad y un sector de investigación y desarrollo, nuestros productos se utilizan ampliamente en la mayoría de las aplicaciones.
TUBO DE CERAMICS PIEZO DESCRIPCIÓN:
-Dimensiones: Ø76.2 × Ø66 × 40mm
-Material: PZT-5X
Parámetro de rendimiento del tubo cerámico piezo:
-Fs (Hz): 13068
-FP (Hz): 13870
-K31: 0.353
-C: (PF): 75800

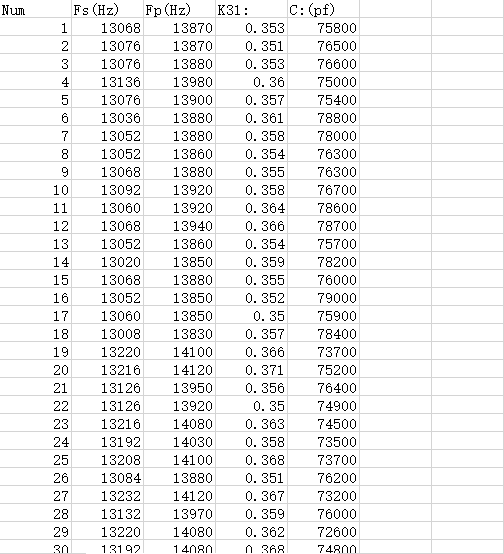

Informe de prueba de Ø76.2 × Ø66 × 40mm Piezo Tube:
Diámetro: 5.0 - 100mm
Grosor de la pared: 1 - 10mm
Altura: 2.5 - 50mm
Material de PZT suave:
\"Soft \" Materiales PZT | El tipo de material suave. | ||||||||
Propiedades | PSNN-5 | PLIS-51 | PZT-51 | PZT-52 | PZT-53 | PZT-5H | PZT-5X | ||
Constante dieléctrica | ɛtr3 | 1600 | 2000 | 2200 | 2400 | 2600 | 3200 | 4500 | |
Factor de acoplamiento | Kp | 0.6 | 0.62 | 0.62 | 0.63 | 0.64 | 0.68 | 0.7 | |
K31 | 0.35 | 0.35 | 0.35 | 0.35 | 0.36 | 0.38 | 0.4 | ||
K33 | 0.68 | 0.7 | 0.68 | 0.7 | 0.7 | 0.76 | 0.77 | ||
Kt | 0.5 | 0.52 | 0.5 | 0.5 | 0.5 | 0.52 | 0.53 | ||
Coeficiente piezoeléctrico | D31 | 10-12m / v | -170 | -197 | -186 | -204 | -227 | -275 | -300 |
D33 | 10-12m / v | 400 | 450 | 500 | 520 | 550 | 620 | 750 | |
g31 | 10-3vm / n | -12 | -11.1 | -9.6 | -9.8 | -9.9 | -9.7 | -7.5 | |
G33 | 10-3vm / n | 28 | 25.4 | 25.6 | 24.5 | 23.9 | 22 | 18.8 | |
Coeficientes de frecuencia | Notario público | 2000 | 1920 | 1980 | 1980 | 1960 | 1900 | 1960 | |
N1 | 1466 | 1407 | 1451 | 1451 | 1437 | 1393 | 1437 | ||
N3 | 1825 | 1925 | 1900 | 1900 | 1755 | 1550 | 1800 | ||
Nuevo Testamento | 2100 | 2100 | 2150 | 2150 | 2150 | 2100 | 2200 | ||
Coeficiente de cumplimiento elástico | SE11 | 10-12m2 / n | 16.6 | 18 | 16.7 | 17 | 17.4 | 18 | 19 |
Factor de calidad machanical | QM | 85 | 80 | 80 | 75 | 75 | 70 | 65 | |
Factor de pérdida dieléctrica | Tg δ | % | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
Densidad | ρ | g / cm3 | 7.5 | 7.5 | 7.6 | 7.6 | 7.6 | 7.5 | 7.5 |
Temperatura curie | Tc | ° C | 350 | 345 | 270 | 270 | 270 | 230 | 165 |
El módulo de Young | Ye11 | <109n / m2 | 60 | 56 | 60 | 59 | 57.5 | 56 | 53 |
Relación venenosa | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.39 |
