PHW-1M-01P
Piezohannas
PHW-1M-01P

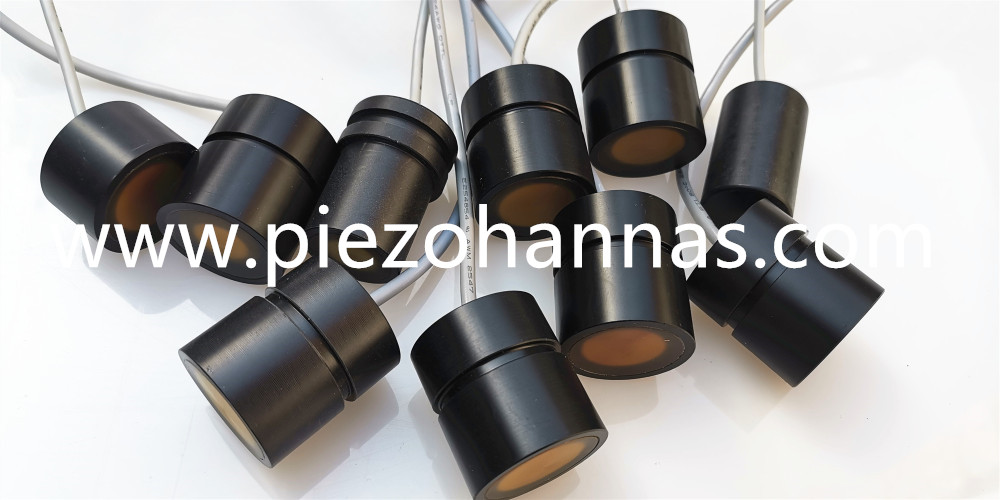

Montaje del transductor de la profundidad subacuática de 1MHZ para el montaje del transductor para el medidor de flujo ultrasónico
Elementos | Parámetros técnicos | Imagen | |
Nombre | 1MTransductor ultrasónico submarino HZ |
| |
Modelo | PHW-1M-01P | ||
Frecuencia | 1MHZ ±5% | ||
Distancia de detección | 0.05～3m | ||
Mínimo Paralelo Lmpeedance | 90Ω ± 20％ | ||
1300pf ± 20％@ 1khz | |||
Sensibilidad | Voltaje de conducción: 24 VPP, Distancia: 0.3m, Amplitud de eco: 300 mV | ||
-40～+ 80 ℃ | |||
≤3Kilos o 0.3MPA | |||
| (Amplitud de rayo) Ancho de haz de media potencia @ -3db: 4.5 ° ± 1, Ángulo afilado: 10.5 ° ± 2 | ||
Alojamiento Material | Pom | ||
Uso | medidor de flujo ultrasónico | ||
Ver el dibujo de la estructura del producto. | |||
Nivel de protección | IP68 | ||
Peso | 40 g ± 5% (Lengreído：1.5m） | ||
Instrucciones de cableado | Tipo integrado: rojo +, blanco-, negro: alambre blindado; (El sensor de temperatura es opcional) | ||
Curva de admitancia | Diagrama de la estructura del producto | ||
|
| ||
Diagrama de bloques de UltraTransductor de Sonic:
Carolina del SurDiagrama hemático del sensor de temperatura:
Instrucción de cable de tipo integrado:
1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: Transductor -
Negro: blindaje
2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)
Rojo y negro son el cableado del sensor de temperatura.
Aplicación de flujo ultrasónico:
Los medidores de flujo de agua ultrasonidos miden la velocidad de fluido que pasa a través de la tubería usando ecografía para medir el flujo volumétrico. En un medidor de flujo de líquido ultrasónico de tiempo de tránsito, se transmite una señal ultrasónica en la dirección del fluido que fluye hacia abajo, y luego se transmite otra señal contra el fluido que fluye hacia arriba. En su forma más básica, el tiempo para que el pulso Sonico para viajar hacia abajo se compara con el tiempo para que el pulso viaje ascendente. Usando este tiempo diferencial, se calcula la velocidad del siguiente fluido. Luego, el medidor calcula el caudal volumétrico en la tubería con esta velocidad de fluido. Además, la medición de la energía BTU se puede derivar del caudal volumétrico y la diferencia de temperatura entre las patas calientes y frías. Los medidores ultrasónicos de la abrazadera pueden medir el agua del exterior de la tubería al disparar los pulsos de sonido a través de las paredes de la tubería, teniendo así la flexibilidad de la aplicación y que las hacen adecuadas para mediciones de flujo de agua en tuberías grandes.
