Transductor de vector de transductor acústico subacuático de 1kHz.

Transductor de vector diferencial de presión
Estado de Disponibilidad:
Cantidad:
  • Hs / h 1k-10k
  • Piezohannas
  • HS/H 1K-10K

Transductor de vector de transductor acústico subacuático de 1kHz.

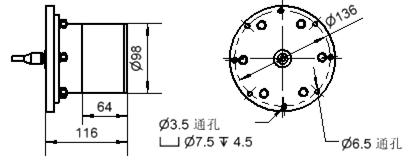

Parámetros técnicos:


Modelo

Hs / h 1k-10k

Rq_h7p87u %% u8qax (4ix

Banda de trabajo

1khz ~ 10khz

Recibiendo SEnsitividad

Sensibilidad a la presión de la acústica≥-200db

Estático capacitancia

Cada grupo ≥10000pf

Direchabilidad

Tiene las características de la Directiva Dipolo.

1 ~ 2khz: resolución kd≥10db;

Máxima sensibilidad dipolo asimetría kmax≤3db;

2 ~ 10kHz: kd≥18dB resolución;

Máxima sensibilidad dipolo asimetría kmax≤3db;

Desviación de ortogonalidad ≤10 °.

Profundidad de trabajo

300m

Cable specificación

Φ7mm10 Cable blindado de núcleo (opcional)

Amplificación 26dB
(W43xwzdckh2k% es



Solicitud:


Investigación de acústica subacuática

Sistema de comunicación submarina.

Calibración de campo acústico

Aplicaciones militares y científicas.



Caso de aplicación de transductor acústico submarino.

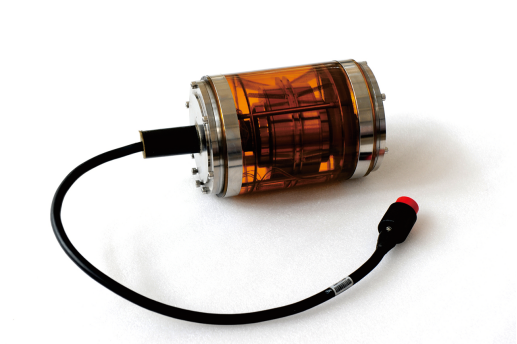

De acuerdo con las necesidades del cliente, podemos diseñar y producir transductores ultrasónicos piezoeléctricos, transductor acústico subacuático, sondas ultrasónicas y sensores de varias frecuencias con rendimiento estable y alta calidad.


Ish (x1a4wi (tat2o50 (7

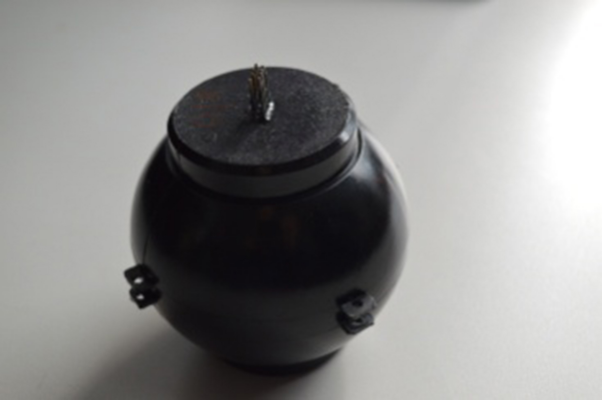

2. Calibración de hidrófonos vectoriales en aguas profundas, la profundidad de trabajo máxima puede alcanzar los 3000 m, que se pueden usar para elementos de matriz lineal llenos de aceite

) Xu6shujqqff6zulhyh

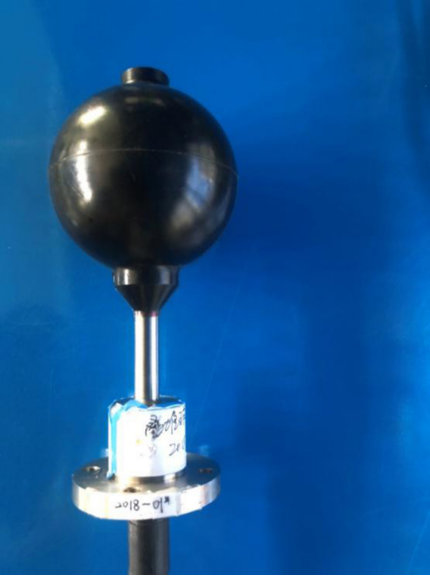

3. La respuesta de emisión más alta del transductor acústico esférico apilado puede alcanzar los 156dB, y el nivel de fuente de sonido más alto puede alcanzar 202dB, que es más de 6dB más alto que los transductores esféricos ordinarios del mismo tamaño.

Xk957kdi`cn) c3) w06vaf8

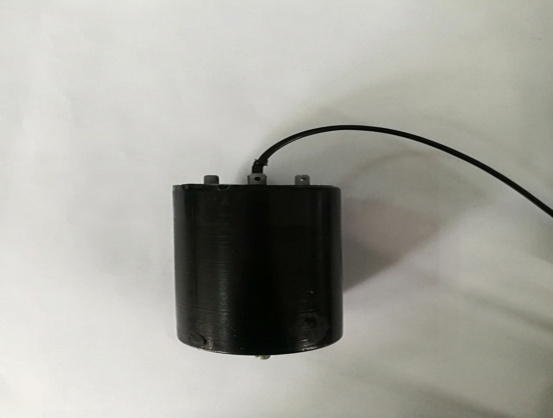

4.Single-cristal vector transductor de hidrófono.

En comparación con los transductores de cerámica piezoeléctricos, el tamaño del transductor de transmisión de cristal único PIN-PMN-PT se reduce en más de 1/3, el nivel de respuesta de voltaje de transmisión es de 2 ~ 10dB más alto, el ancho de banda de impedancia es aproximadamente dos veces mayor, y el -3dB El ancho de banda es aproximadamente dos veces mayor. Veces; La sensibilidad de recepción es de 3 ~ 5dB más alta. El hidrofono del vector de cristal único tiene bajo nivel de ruido de movimiento, y la sensibilidad es de 4 ~ 6dB más alta que la hidrófona del vector piezoeléctrico del mismo tamaño.

Anvfb_myquw8rquzj6fn


5. Instalación de Hidrófono vectorial

Usando la columna central como la base fija, el modo de trabajo de cizallamiento de cerámica, la banda de frecuencia de trabajo es 100-5000Hz, la instalación es simple, el rendimiento es estable, y puede reemplazar la mayoría de los hidrofonos vectoriales instalados en varias plataformas.

4TM) XZG7TP8ZHF1 (R) Y9P

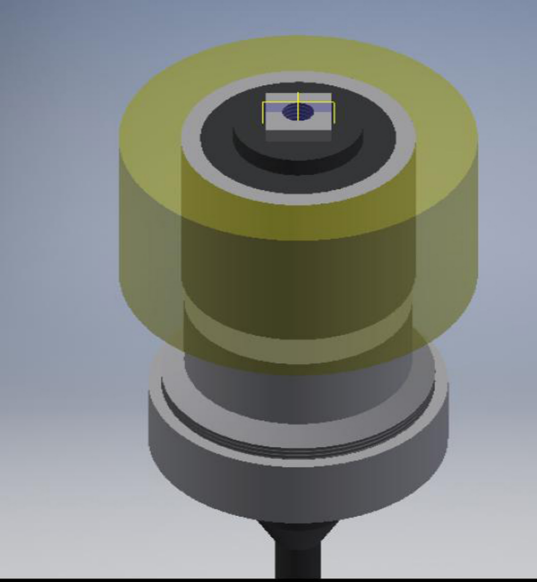

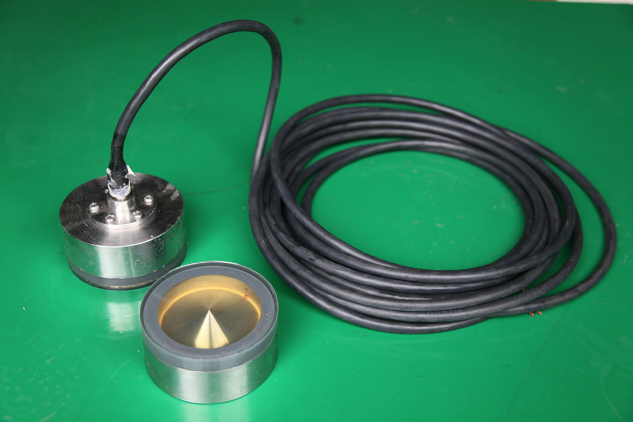

El reflector en forma de cono se usa para reflejar las ondas de sonido radiadas circunferencialmente del transductor toroidal a la superficie del extremo a trabajar, y la radiación acústica relativamente estable de la viga se puede realizar en la superficie del extremo.

4SDUC5KH936B3USO9P%) A
