PL-1M-01J
Piezohannas
PL-1M-01J

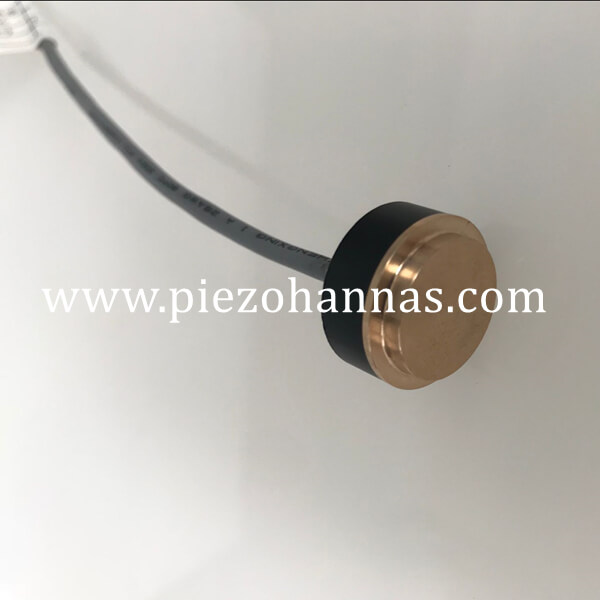

Transductor de ultrasonido de elemento piezoeléctrico de latón de 1MHz para medidor de flujo ultrasónico
Elementos | Parámetros técnicos | Imagen | |
Nombre | Transductor ultrasónico para medidor de flujo de calor (caja de latón) |
| |
Modelo | PL-1M-01J | ||
Frecuencia | 1MHz ± 30kHz | ||
Distancia de detección | 0.05~3M | ||
Lmpedance paralelo mínimo | 50Ω ± 20% | ||
1200pf ± 20%@1kHz | |||
Sensibilidad | Voltaje de conducción:24 VPP、Distancia: 0.3m、 Amplitud de eco: 320mv | ||
-40~+80 ℃ | |||
≤3kilos o 0.3MPA | |||
(Amplitud de rayo) Ancho de haz de media potencia@-3db: 5 ° ± 1, Ángulo agudo:12 ° ± 2 | |||
Material de la carcasa | latón | ||
Uso | Méter de flujo ultrasónico, buscador de rango submarino | ||

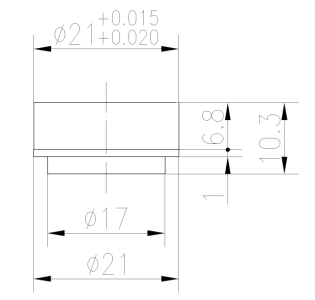

Verificación del diagrama de estructura del producto a continuación | |||
Nivel de protección | IP68 | ||
Peso | 17G ± 5% (Longitud:25 cm) | ||
Instrucciones de cableado | Rojo:transductor+,Blanco:transductor-, negro: alambre blindado(El cable del sensor de temperatura es opcional)
| ||

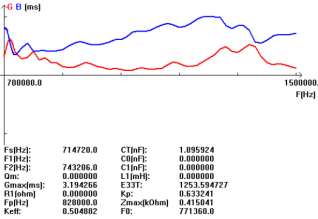

Curva de admisión | Diagrama de estructura del producto | ||
|
Diagrama esquemático del sensor de temperatura:
Aplicación de metros de flujo ultrasónico:
Los medidores de flujo ultrasónico usan ondas de sonido a una frecuencia más allá del rango de audición (típicamente 0.5, 1 o 4 MHz). Esta señal de ultrasonido se envía a una corriente de líquido que fluye mediante el uso de transductores húmedos (inserción) que hacen contacto directo con los transductores líquidos o externos (sujetos) que envían el ultrasonido a través de la pared de la tubería. Los medidores de flujo ultrasónico de sujeción permiten a los usuarios medir la velocidad de flujo volumétrico de un fluido en una tubería sin tener que penetrar la tubería que disminuye los costos de instalación y mantenimiento.
Un medidor de flujo de líquido ultrasónico típico de tiempo de tránsito utiliza dos transductores ultrasónicos que funcionan como transmisor ultrasónico y receptor. El medidor de flujo ultrasónico funciona transmitiendo y recibiendo una explosión de ultrasonido entre los dos transductores midiendo el tiempo de tránsito que se necesita para el sonido viajar entre los dos transductores en ambas direcciones. La diferencia en el tiempo de tránsito (∆ tiempo) medido es directamente proporcional a la velocidad del líquido en la tubería.
