Transductor de tubo piezocerámico de material PZT5A para ecosonda

Compartir con:

Transductor de tubo piezocerámico de material PZT5A para ecosonda

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
PZ1000K00
Marca del producto:
Piezohannas
Código De Producto:
PZ1000K00

Descripción del producto

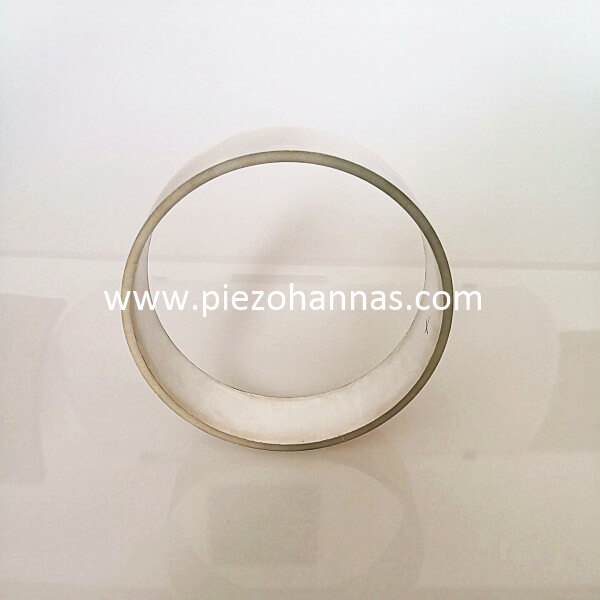

Material PZT5A Transductor de tubo piezocerámico para Echo Sounder

Wuhan Piezohanna Tech.co ., Ltd es un fabricante de cerámica piezoeléctrica, transductores ultrasónicos con technol fuerteOGY FORCE. Con un sistema de gestión de calidad y el sector de la investigación y el desarrollo, nuestros productos se utilizan ampliamente en la mayoría de las aplicaciones.

`Wmtazj_f () (0) kktb

l. Cerámica Descripción:

Geometría	Tamaño (mm)	Tolerancia
Discos piezo	Diámetro: 3 a 200	Tolerancia según el estándar industrial de elementos piezoeléctricos.
Discos piezo	Espesor: 0.2-25
Tubos de piezo	Longitud: 1-100
	SOBREDOSIS: 6-180
	IDENTIFICACIÓN: 5-150
	Muro: 0.5-15
Platos piezo	Longitud: 1-200
	Ancho: 1-200
	Espesor: 0.2-25
Esfera de piezo	SOBREDOSIS: 6-160
	IDENTIFICACIÓN: 4-150
	Muro: 1-10
Anillos piezo	SOBREDOSIS: 3-180
	IDENTIFICACIÓN: 1-150
	Espesor : 0.2-25
Para todos los tamaños	Llanura	± 0.03
	Concentricidad	± 0.10
	Perpendicularidad	± 0.10
	Paralelismo	± 0.05

PZT Material suave:

\"Soft \" PZT Materiales	El tipo de material blando
Propiedades			PSNN-5	Plisas-51	PZT-51	PZT-52	PZT-53	PZT-5H	PZT-5X
Constante dieléctrica	ɛTR3		1600	2000	2200	2400	2600	3200	4500
Factor de acoplamiento	KP		0.6	0.62	0.62	0.63	0.64	0.68	0.7
	K31		0.35	0.35	0.35	0.35	0.36	0.38	0.4
	K33		0.68	0.7	0.68	0.7	0.7	0.76	0.77
	Kt		0.5	0.52	0.5	0.5	0.5	0.52	0.53
Coeficiente piezoeléctrico	D31	10-12m/v	-170	-197	-186	-204	-227	-275	-300
	D33	10-12m/v	400	450	500	520	550	620	750
	G31	10-3VM/N	-12	-11.1	-9.6	-9.8	-9.9	-9.7	-7.5
	G33	10-3VM/N	28	25.4	25.6	24.5	23.9	22	18.8
Coeficientes de frecuencia	Notario público		2000	1920	1980	1980	1960	1900	1960
	N1		1466	1407	1451	1451	1437	1393	1437
	N3		1825	1925	1900	1900	1755	1550	1800
	Nuevo Testamento		2100	2100	2150	2150	2150	2100	2200
Coeficiente de cumplimiento elástico	SE11	10-12m2/n	16.6	18	16.7	17	17.4	18	19
Factor de calidad maquánico	QM		85	80	80	75	75	70	65

Factor de pérdida dieléctrica	Tg δ	%	2	2	2	2	2	2	2
Densidad	ρ	g/cm3	7.5	7.5	7.6	7.6	7.6	7.5	7.5
Temperatura curie	TC	° C	350	345	270	270	270	230	165
El módulo de Young	Ye11	<109n/m2	60	56	60	59	57.5	56	53
Proporción de veneno			0.36	0.36	0.36	0.36	0.36	0.36	0.39

PZT Material duro:

Hard \"PZT Materials			PZT-41	PZT-42	PZT-43/4d	PZT-82	PBAS-4
Constante dieléctrica	ɛ^T_R3		1050	1250	1420	1100	1900

Factor de acoplamiento	K_P		0.58	0.58	0.58	0.52	0.59
	K₃₁		0.32	0.33	0.34	0.3	0.34
	K₃₃		0.66	0.67	0.68	0.57	0.68
	K_t		0.48	0.48	0.48	0.4	0.49
Coeficiente piezoeléctrico	D31	10^-12m/v	-106	-124	-138	-100	-160
	D33	10^-12m/v	260	280	300	240	380
	G31	10^-3VM/N	-11.4	-11.2	-11	-10.3	-9.5
	G33	10^-3VM/N	28	25.3	24	25	22.6
Coeficientes de frecuencia	N_p		2280	2200	2160	2280	2200
	N₁		1671	1613	1583	1671	1613
	N₃		1950	1900	1875	1950	1850
	N_t		2250	2200	2200	2300	2200
Coeficiente de cumplimiento elástico	S^e₁₁	10^-12m²/norte	11.8	12.7	13.2	11.6	13.2
Factor de calidad maquánico	QM		1000	800	600	1200	2200

Factor de pérdida dieléctrica	Tg δ	%	0.3	0.4	0.5	0.3	0.5
Densidad	ρ	g/cm³	7.5	7.5	7.5	7.6	7.5
Temperatura curie	TC	° C	320	320	320	310	310
El módulo de Young	Y^E₁₁	<10⁹Nuevo Méjico³	85	79	76	86	76
Proporción de veneno			0.3	0.3	0.3	0.3	0.33

Detalles del paquete:

PREGUNTAS MÁS FRECUENTES:

1. sobre material de cerámica piezoeléctrica, ¿cuál es los materiales cerámicos equivalentes?

Proveedor de material PZT	Marina tipo I (PZT-4)	Marina tipo II (PZT-5A)	Navy Tipo VI (PZT-5H)	Marina tipo III (PZT-8)
Piezo hannas	P-41	P-51	P-5H	P-82
Morgan Matroc	PZT-4	PZT-5A	PZT-5H	PZT-8
Canal ind.	C5400	C5500	C5700	C5800
Edo Corp.	EC-64	EC-65	EC-76	EC-69
Queramos	K-270	K-350		K-278
Productos de transductor	LTZ-1	LTZ-2	LTZ-2H
Sensores de Staveley	EBL1	EBL2	EBL3	EBL4

2. ¿Cuáles son los campos de aplicación acústica submarina de la cerámica piezoeléctrica?

Exploración del fondo de mar, hidráulica, transductor submarino, NDT, baliza, imágenes, transductores acústicos; sonar; ecoSounder, soldadura submarina; imagen Fishfinder, transductor de tonpilz, DVL Doppler Velocity logar acelerómetros, USBL, fuente de sonido, Amplificadores y altavoces, registradores de datos, sensor de velocidad ultrasónica, sonda de profundidad, sensores inalámbricos submarinos, galvanómetro ...

3. sobre transductor de cerámica piezoeléctrica, ¿cuál es el efecto del uso de cerámica piezoeléctrica? ?

Acerca de los transductores de cerámica piezoeléctrica, que utilizan los dos efectos principales de la cerámica piezoeléctrica, en particular, los transductores usan el efecto piezoeléctrico inverso cuando emiten, y utilizan un efecto piezoeléctrico positivo cuando recibe, a su vez, este tipo de transductor funcionan y use normalmente.

Transductor de tubo piezocerámico Transductor de tubo piezocerámico PZT5A piezoceramic tube sensor Material PZT5A Tubo piezocerámico Tubo piezocerámico para Echo Sounder Cerámica de tubo para Echo Sounder tubo piezoeléctrico para eco sonor Tubo piezo de PZT para sonar Tubo de piezo de material PZT5A tubo piezo para eco sonor
