HS / T250
Piezohannas
HS/T250

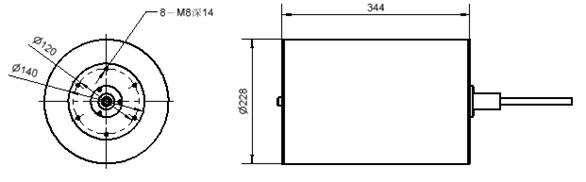

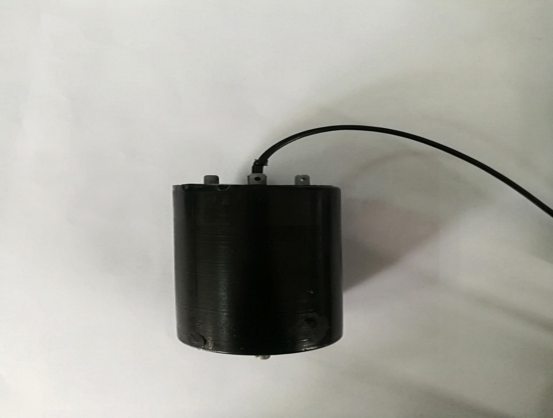

Transductor de transmisión de transductores acústicos subacuáticos de baja frecuencia de baja frecuencia
Parámetros técnicos:
Modelo | HS / T250 |
|
frecuencia de resonancia | 250hz ± 10% | |
Banda de trabajo | ≥45Hz | |
Respuesta de voltaje de transmisión | ≥116 dB | |
Capa estáticaciudadez | 110000 pf | |
Directividad | Directiva horizontal | |
Nivel de fuente de sonido (SL) | ≥175 dB | |
Profundidad de trabajo | 120m | |
CcapazSpecificación | Φ11.2mmCable blindado de doble núcleo | |
Peso | 18.4kg | |
| ||
Solicitud:
Investigación de acústica subacuática
Sistema de comunicación submarina.
Calibración de campo acústico
Aplicaciones militares y científicas.
Caso de aplicación de transductor acústico submarino.
De acuerdo con las necesidades del cliente, podemos diseñar y producir transductores ultrasónicos piezoeléctricos, transductor acústico subacuático, sondas ultrasónicas y sensores de varias frecuencias con rendimiento estable y alta calidad.

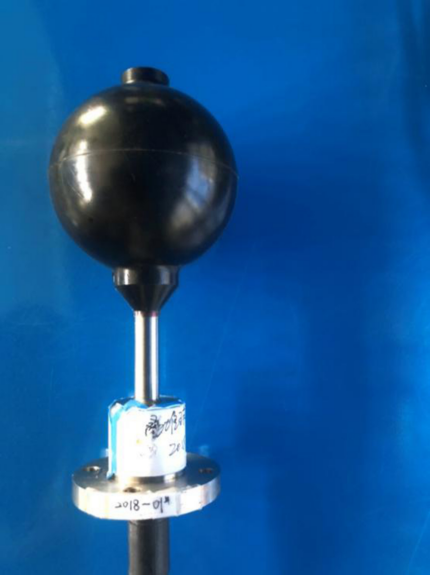

2. Calibración de hidrófonos vectoriales en aguas profundas, la profundidad de trabajo máxima puede alcanzar los 3000 m, que se pueden usar para elementos de matriz lineal llenos de aceite

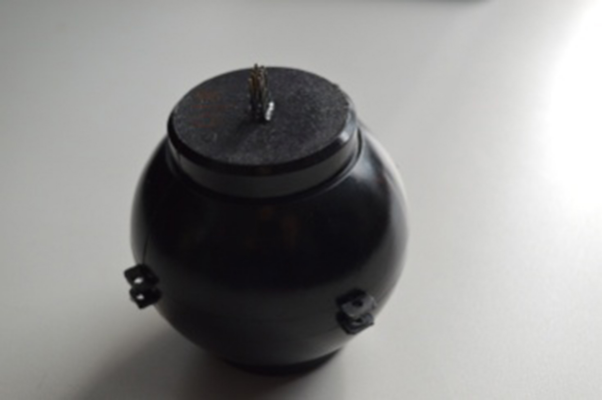

3. La respuesta de emisión más alta del transductor acústico esférico apilado puede alcanzar los 156dB, y el nivel de fuente de sonido más alto puede alcanzar 202dB, que es más de 6dB más alto que los transductores esféricos ordinarios del mismo tamaño.

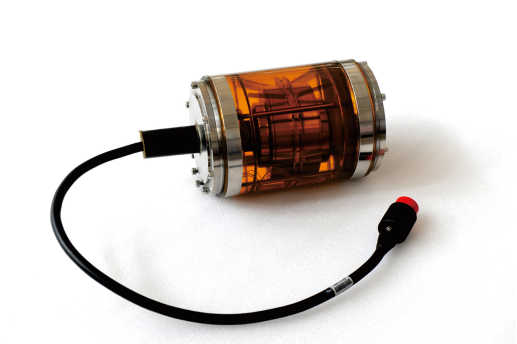

4.Single-cristal vector transductor de hidrófono.
En comparación con los transductores de cerámica piezoeléctricos, el tamaño del transductor de transmisión de cristal único PIN-PMN-PT se reduce en más de 1/3, el nivel de respuesta de voltaje de transmisión es de 2 ~ 10dB más alto, el ancho de banda de impedancia es aproximadamente dos veces mayor, y el -3dB El ancho de banda es aproximadamente dos veces mayor. Veces; La sensibilidad de recepción es de 3 ~ 5dB más alta. El hidrofono del vector de cristal único tiene bajo nivel de ruido de movimiento, y la sensibilidad es de 4 ~ 6dB más alta que la hidrófona del vector piezoeléctrico del mismo tamaño.

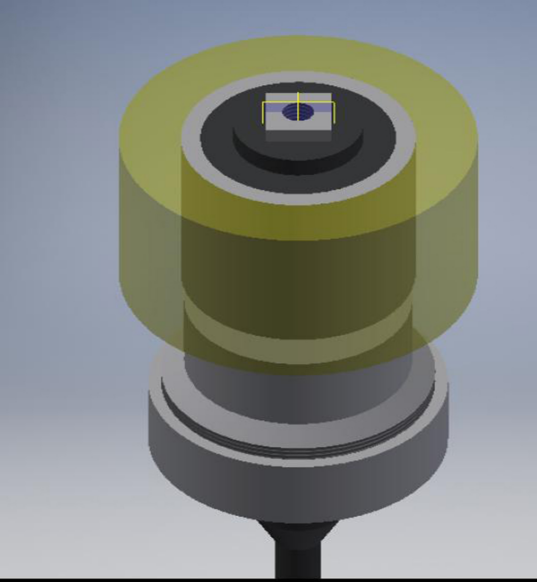

5. Instalación de Hidrófono vectorial
Usando la columna central como la base fija, el modo de trabajo de cizallamiento de cerámica, la banda de frecuencia de trabajo es 100-5000Hz, la instalación es simple, el rendimiento es estable, y puede reemplazar la mayoría de los hidrofonos vectoriales instalados en varias plataformas.

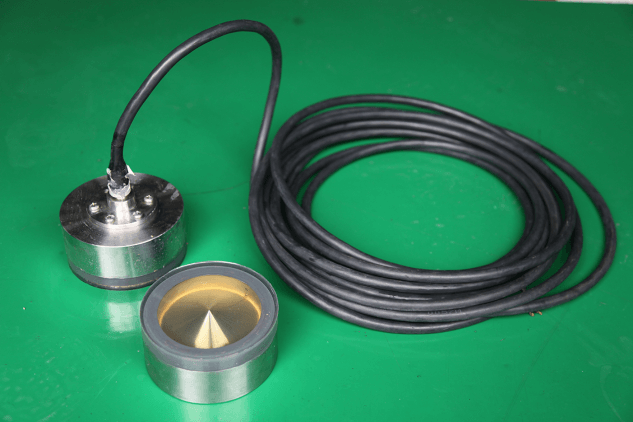

El reflector en forma de cono se usa para reflejar las ondas de sonido radiadas circunferencialmente del transductor toroidal a la superficie del extremo a trabajar, y la radiación acústica relativamente estable de la viga se puede realizar en la superficie del extremo.

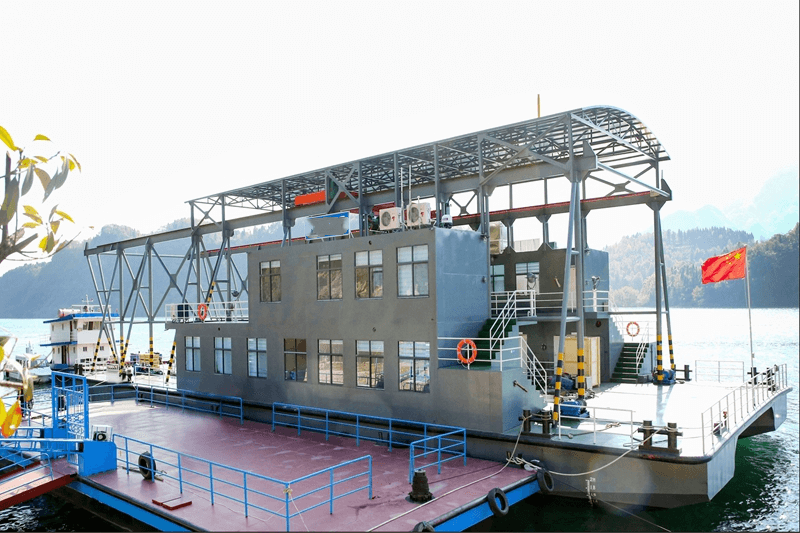

Prueba de medición acústica subacuática:
La medición acústica subacuática contiene 5 conjuntos de dispositivos de prueba, incluido el sistema de medición acústica automática, dispositivo de calibración de baja frecuencia de hidrófono, sistema de medición de sensibilidad de la aceleración de hidrófono, dispositivo de medición de tubo de pulso de material hidroacústico y sistema de prueba de la estación de prueba, que están equipados para medir varios transductores. . Los parámetros relevantes del elemento de sonido y la matriz acústica, así como el rendimiento de la transmisión de reflexión y sonido de los materiales y componentes acústicos subacuáticos, estándares de prueba GB / T 7965-2002, GB / T16165-1996, GB / T7967-2002, GJB275 -1987, GB / T14369-2011, Q / 715 J 66-2011, etc. El rango de frecuencia de medición es de 20Hz a 500 kHz. La estación de prueba puede medir el rendimiento acústico subacuático de transductores grandes y matrices acústicas.
