PHW-1M-02
Transductor de sensor de profundidad ultrasónico barato para la medalla de profundidad
1. Introducción
USundoder de Nderwatertransductor Utiliza ondas ultrasónicas para transmitir bajo el agua, y se refleja hacia atrás cuando cumplen con el objeto medido. Puede detectar la distancia entre el sensor y el objeto medido y luego se transmite a los barcos, las boyas, los vehículos aéreos no tripulados subacuáticos, etc. como un escalofriante, puede También se utilizará para la medición de distancia subacuática.
El nivel de protección del producto alcanza el nivel IP68, y puede empaparse durante mucho tiempo bajo el agua 100 metros sin daños.(Tenga en cuenta que la parte de la salida del cable del instrumento debe estar sellada de manera confiable después del cableado para evitar el agua)
2. El principio de medición.
La sonda ultrasónica es emitida por la sonda ultrasónica, y se transmite a través del agua cuando se encuentra con el objetivo a medir, y luego regresa a la sonda ultrasónica a través del agua después de reflexionar, porque se puede conocer el momento de la transmisión y la recepción. Fórmula, Tiempo × Velocidad de sonido ÷ 2 = La distancia desde la superficie de lanzamiento al objetivo medido.
Fórmula de cálculo: D = C × T / 2
(Dividido por 2 se debe a que la onda de sonido es en realidad un viaje redondo desde el lanzamiento hasta la recepción, D es la distancia, C es la velocidad del sonido, y T es el momento). Si la diferencia horaria entre la transmisión y la recepción es de 0.01 segundos, La velocidad de sonido debajo del agua dulce con temperatura normal es de 1500 m / s.
1500 m / s × 0.01 seg = 15 m
15 metros ÷ 2 = 7,50 metros
Es decir, la distancia entre la superficie emisora de la sonda y el objetivo a medir es de 7,5 metros.
3. Parámetros técnicos:
Elementos | Parámetros técnicos |
Modelo | PHW-1M-02 |
Frecuencia | 1MHZ |
Distancia de detección | 0.15～2m (personalizable: Detección que van desde 101 metros hasta 1000 metros). |
Salida de medición | la distancia entre la superficie emisora de la sonda y el objetivo se mide |
Método de conexión | El valor predeterminado es sin rosca, cilindro
|
voltaje de suministro | DC 24V |
Corriente de suministro | 60mA
|
Operando Temperatura | -10～+60 ℃ |
El consumo de energía
| 24v × 60ma = 1.44w |
Señal de salida | Protocolo Modbus RS485 |
Monitor | no |
longitud del cable:
| 1 metro
|
Salida de cable | 4 |
Nivel de protección | IP68 |
Profundidad del agua de trabajo:
| ≤ 100 metros (101 ~ 1000 metros, debe ser personalizado) |

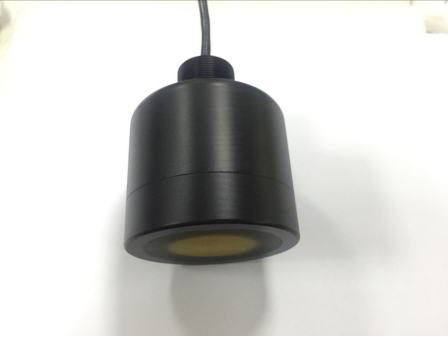

4. Imagen:
2. Método de cableado
232 Método de cableado de comunicación:

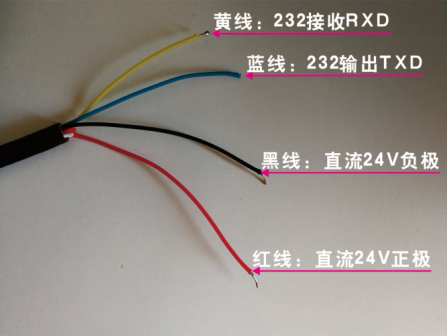

Fuente de alimentación: línea roja: DC 24VDC +; Línea negra: DC 24VDC -
232 Comunicación: Línea azul: 232 Salida TXD; Línea amarilla: 232 Recepción RXD; Línea negra: 232 GND
Salida RS232 para moler de manera confiable la línea negra;
Requisitos de puesta a tierra: Conecte el cable negro del poste negativo de la fuente de alimentación al suelo.
